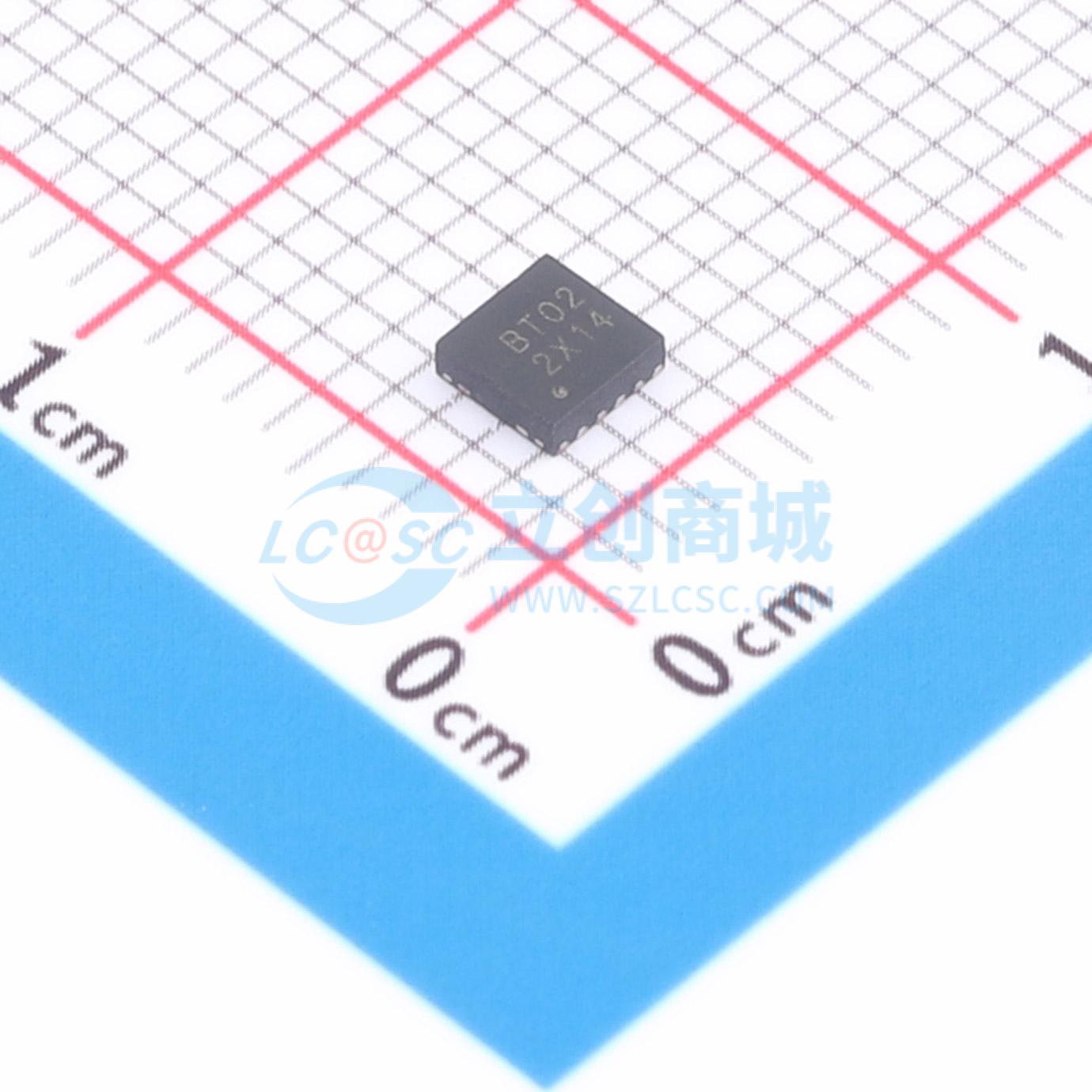

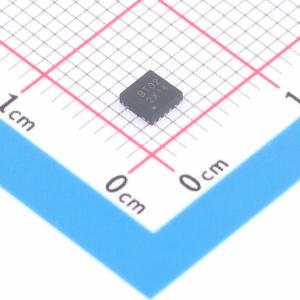

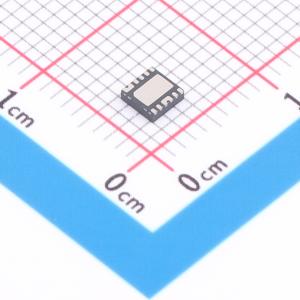

温馨提醒：图片仅供参考，商品以实物为准

AOZ13984DI-02

20V 33mΩ 智能保护开关，具有真正的反向电流阻断功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AOZ13984DI-02是一款具有可编程软启动、过压和过温保护功能的高端保护开关。它能够在3.4V至22V的电压范围内工作。
品牌名称: AOS
商品型号: AOZ13984DI-02
商品编号: C3215583
商品封装: DFN-12-EP(3x3)
包装方式: 编带
商品毛重: 0.199836克(g)

商品参数

商品概述

AOZ13984DI-02是一款具有可编程软启动、过压和过温保护功能的高端保护开关。它能够在3.4V至22V的电压范围内工作。内部电源开关由背对背连接的MOSFET组成。当开关启用时，VIN和VOUT之间的总电阻仅为33mΩ，可将功率损耗和发热降至最低。当开关关闭时，MOSFET的背对背配置可完全隔离VIN和VOUT，防止两引脚之间出现泄漏。

商品特性

5.5A连续灌电流
占空比为2%时，10ms内可承受15A的峰值电流
典型导通电阻为33mΩ
工作输入电压范围为3.4V至22V
VIN和VOUT的绝对最大额定电压为28V
理想二极管真反向电流阻断（IDTRCB）
可编程软启动
VIN欠压锁定（UVLO）
VIN过压锁定（OVLO）
热关断保护
IEC 61000-4-2标准：VIN和VOUT上可承受±8kV静电
IEC 61000-4-5标准：VIN上无电容时可承受35V浪涌
采用热增强型DFN3x3-12L封装

应用领域

雷电接口/USB Type-C PD电源开关
笔记本电脑
扩展坞/转接器
电源“或”二极管应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	功率电子开关
	类型	理想二极管
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	5.5A

	属性	参数值
	工作电压	3.4V~22V
	导通电阻	33mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；过压保护(OVP)；欠压保护(UVP)
