温馨提醒：图片仅供参考，商品以实物为准

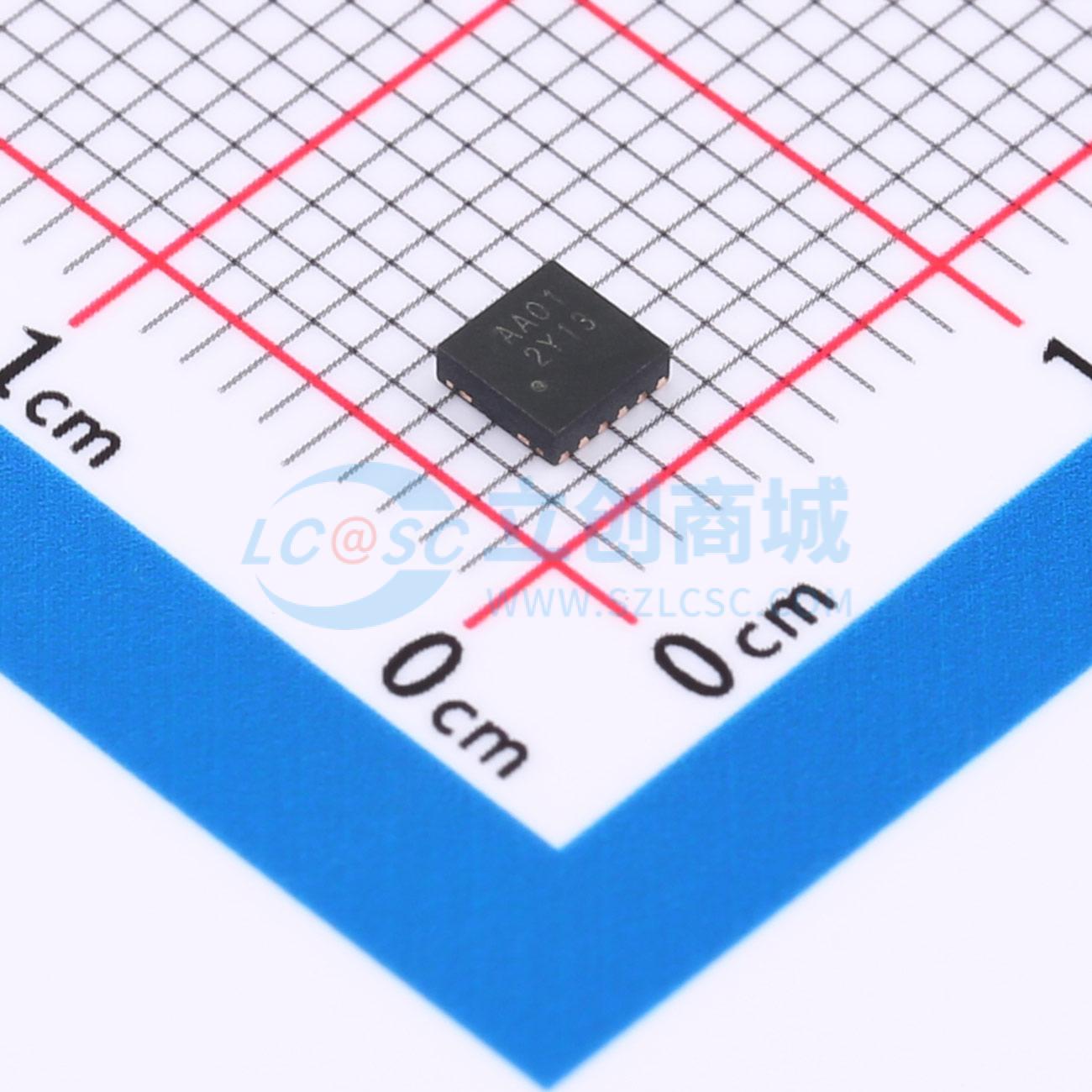

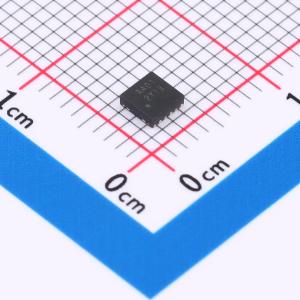

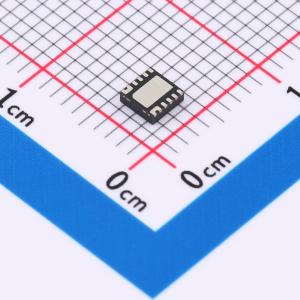

AOZ1375DI-01
具备过压和过流保护功能的23V双向负载开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AOZ1375DI是一款高端负载开关，具备可调节软启动、过流限制、过压、过温和短路保护功能。它能在3.4V至23V的电压范围内工作，额定电流高达5A。AOZ1375DI可作为双向开关使用
- 品牌名称
- AOS
- 商品型号
- AOZ1375DI-01
- 商品编号
- C3215580
- 商品封装
- DFN-12-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.555克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 8A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.4V~23V | |
| 导通电阻 | 17.8mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP) |
商品概述
AOZ1375DI是一款高端负载开关，具备可调软启动、过流限制、过压、过温和短路保护功能。它能够在3.4V至23V的电压范围内工作，额定电流高达5A。 AOZ1375DI可作为双向开关使用。作为源开关，它可以将功率从VINT传输到VBUS；作为宿开关，它可以将电源从VBUS传输到VINT。该器件会自动选择VINT或VBUS中电压较高的一路作为电源。 功率开关由两个背靠背连接的N沟道MOSFET组成。当开关启用时，在典型条件下，VINT和VBUS之间的总电阻仅为17.8mΩ，从而将功率损耗和热耗散降至最低。开关的背靠背配置在关闭时可完全隔离VINT和VBUS，防止两个引脚之间出现泄漏。
商品特性
- 典型导通电阻为17.8mΩ
- 工作输入电压范围为3.4V至23V
- VINT和VBUS的额定电压均为28V
- 双向操作
- 禁用时反向阻断，可完全隔离VINT和VBUS
- 可编程电流限制
- 短路保护
- 可选过压保护
- 可编程软启动
- 欠压锁定
- 过压锁定
- 热关断保护
- 人体模型（HBM）静电放电（ESD）额定值为±4kV
- VBUS和VINT的人体模型（HBM）静电放电（ESD）额定值为±8kV
- 3mm x 3mm DFN-12L封装
- UL 2367：档案编号E495859
- IEC 62368-1：档案编号E326264
应用领域
- 雷电接口/USB Type-C PD功率开关
- 笔记本电脑/台式电脑
- 显示器
- 扩展坞/转接器
