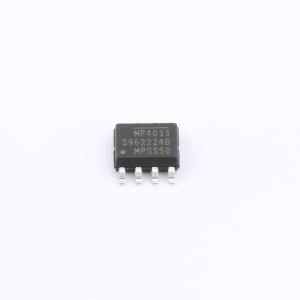

MP4033GS-Z

TRIAC可控调光、带主动PFC的一次侧控制离线LED控制器

SMT扩展库PCB免费打样

描述: MP4033是一款具有有源PFC的可控硅调光初级侧控制离线式LED照明控制器。它也适用于需要通过PWM输入进行模拟调光的应用。它通过单级转换器为隔离式照明应用输出精确的LED电流。专有的真实电流控制方法利用初级侧信息精确控制LED电流。MP4033实现功率因数校正，并在边界导电模式下工作，以降低MOSFET开关损耗。自适应调光器类型检测和基于相位切割的调光控制实现了良好的调光器兼容性和深度调光范围。MP4033在电源引脚处集成了充电电路，可实现快速启动，无明显延迟。通过对驱动引脚DIM的独特控制，MP4033支持暖日落调光应用中的色温与亮度控制。MP4033具备多种保护功能，极大地提高了系统的可靠性和安全性，包括输出过压保护、输出短路保护、绕组短路保护、可编程热折返（MSOP10/SOIC14）、ZCD引脚短路保护、电源引脚欠压锁定和过温保护。所有故障保护均具备自动重启功能。MP4033采用SOIC - 8 / MSOP - 10 / SOIC - 14封装。
品牌名称: MPS(芯源)
商品型号: MP4033GS-Z
商品编号: C3199724
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.43克(g)

商品参数

商品概述

MP4033是一款具有有源PFC的可控硅调光初级侧控制离线式LED照明控制器。它也适用于需要通过PWM输入进行模拟调光的应用。它通过单级转换器为隔离式照明应用输出精确的LED电流。专有的真实电流控制方法利用初级侧信息精确控制LED电流。 MP4033实现功率因数校正，并在边界导电模式下工作，以降低MOSFET开关损耗。自适应调光器类型检测和基于相位切割的调光控制实现了良好的调光器兼容性和深度调光范围。 MP4033在电源引脚处集成了充电电路，可实现快速启动，无明显延迟。通过对驱动引脚DIM的独特控制，MP4033支持暖日落调光应用中的色温与亮度控制。 MP4033具备多种保护功能，极大地提高了系统的可靠性和安全性，包括输出过压保护、输出短路保护、绕组短路保护、可编程热折返（MSOP10/SOIC14）、ZCD引脚短路保护、电源引脚欠压锁定和过温保护。所有故障保护均具备自动重启功能。 MP4033采用SOIC - 8 / MSOP - 10 / SOIC - 14封装。

商品特性

无需次级侧反馈电路的初级侧控制
自适应调光器类型检测和基于相位切割的调光控制
良好的调光器兼容性和深度调光范围
通过PWM输入进行模拟调光
快速启动，无明显延迟
可编程电流折返以延长LED使用寿命（NTC）
暖日落调光应用中的色温与亮度控制
精确的线电压与负载调节
高功率因数
在边界导电模式下工作
逐周期电流限制
绕组短路保护
输出过压保护
输出短路保护
ZCD引脚短路保护
过温保护
采用SOIC - 8/MSOP - 10/SOIC - 14封装

应用领域

高达50W的固态照明
工业和商业照明
住宅照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	11V~27V
	开关频率	70kHz
	通道数	1
	输出电流	420mA

	属性	参数值
	调光	模拟；PWM
	特性	过温保护(OTP)；过压保护(OVP)；短路保护(SCP)
	拓扑结构	反激
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
