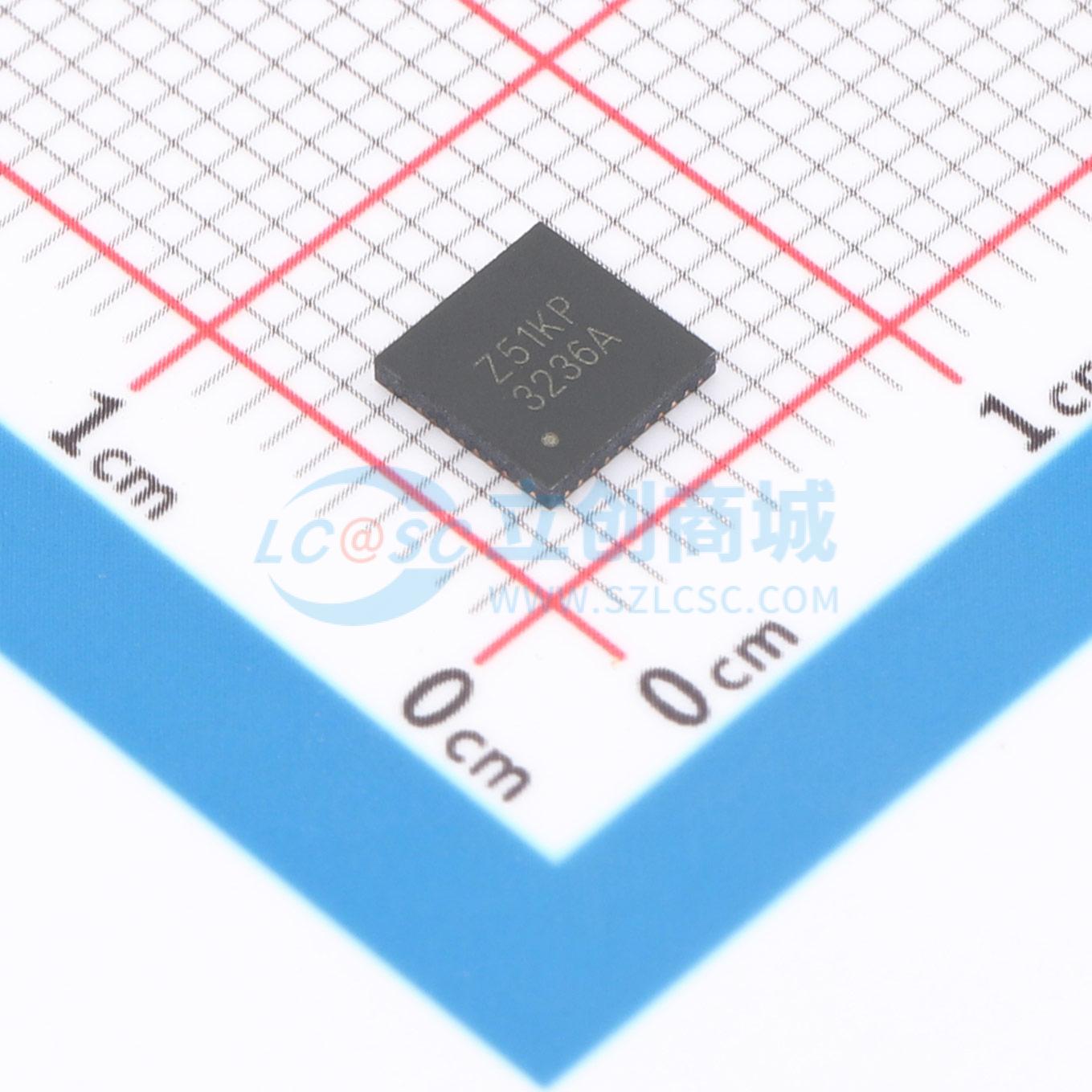

IS31FL3236A-QFLS4-TR

36通道驱动器，可选PWM频率

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IS31FL3236A 由36个恒流通道组成，每个通道都具有独立的PWM控制，用于驱动LED。PWM频率可以设置为3kHz或22kHz。每个通道的输出电流可以通过外部电阻设置为最高38mA（最大值），并通过1、1/2、1/3和1/4的比例独立缩放。每个通道的平均LED电流可以通过I2C接口改变PWM占空比，在256步内进行调整。通过将SDB引脚拉低或使用软件关断功能，可以关闭芯片以降低功耗。IS31FL3236A 提供QFN-44（5mmx5mm）和eTQFP-48封装。其工作电压范围为2.7V至5.5V，工作温度范围为-40°C至+85°C和-40°C至+125°C。
品牌名称: ISSI(美国芯成)
商品型号: IS31FL3236A-QFLS4-TR
商品编号: C3198350
商品封装: QFN-44(5x5)
包装方式: 编带
商品毛重: 0.088克(g)

商品参数

商品概述

IS31FL3236A由36个恒流通道组成，每个通道都有独立的PWM控制，专为驱动LED而设计，PWM频率可以是3kHz或22kHz。每个通道的输出电流可通过外部电阻设置，最大可达38mA（最大值），并可独立按1、1/2、1/3和1/4的比例缩放。通过I2C接口改变PWM占空比，每个通道的LED平均电流可以256级调节。通过将SDB引脚拉低或使用软件关机功能可关闭芯片，以降低功耗。 IS31FL3236A提供QFN - 44（5mm×5mm）和eTQFP - 48封装。它的工作电压范围为2.7V至5.5V，工作温度范围为-40℃至+85℃和-40℃至+125℃。

商品特性

2.7V至5.5V电源供电
I2C接口，具有自动地址递增功能
四个可选的I2C地址
SDB上升沿复位I2C模块
内部复位寄存器
采用256级PWM调节LED亮度
每个通道可独立控制
每个通道可独立按1、1/2、1/3和1/4的比例缩放
PWM频率可选：3kHz（默认）、22kHz
-40℃至+85℃温度范围：IS31FL3236A - QFLS2 - TR，QFN - 44（5mm×5mm）
-40℃至+125℃温度范围：IS31FL3236A - QFLS4 - TR，QFN - 44（5mm×5mm）；IS31FL3236A - TQLS4 - TR，eTQFP - 48
符合RoHS和无卤标准
符合TSCA标准

应用领域

手持设备的LED显示屏
家用电器中的LED

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.7V~5.5V
	开关频率	3kHz；22kHz
	通道数	36
	输出电压	-

	属性	参数值
	输出电流	38mA
	调光	PWM；I2C
	特性	过温保护(OTP)
	工作电压(AC)	-
	拓扑结构	-
	工作温度	-40℃~+125℃
