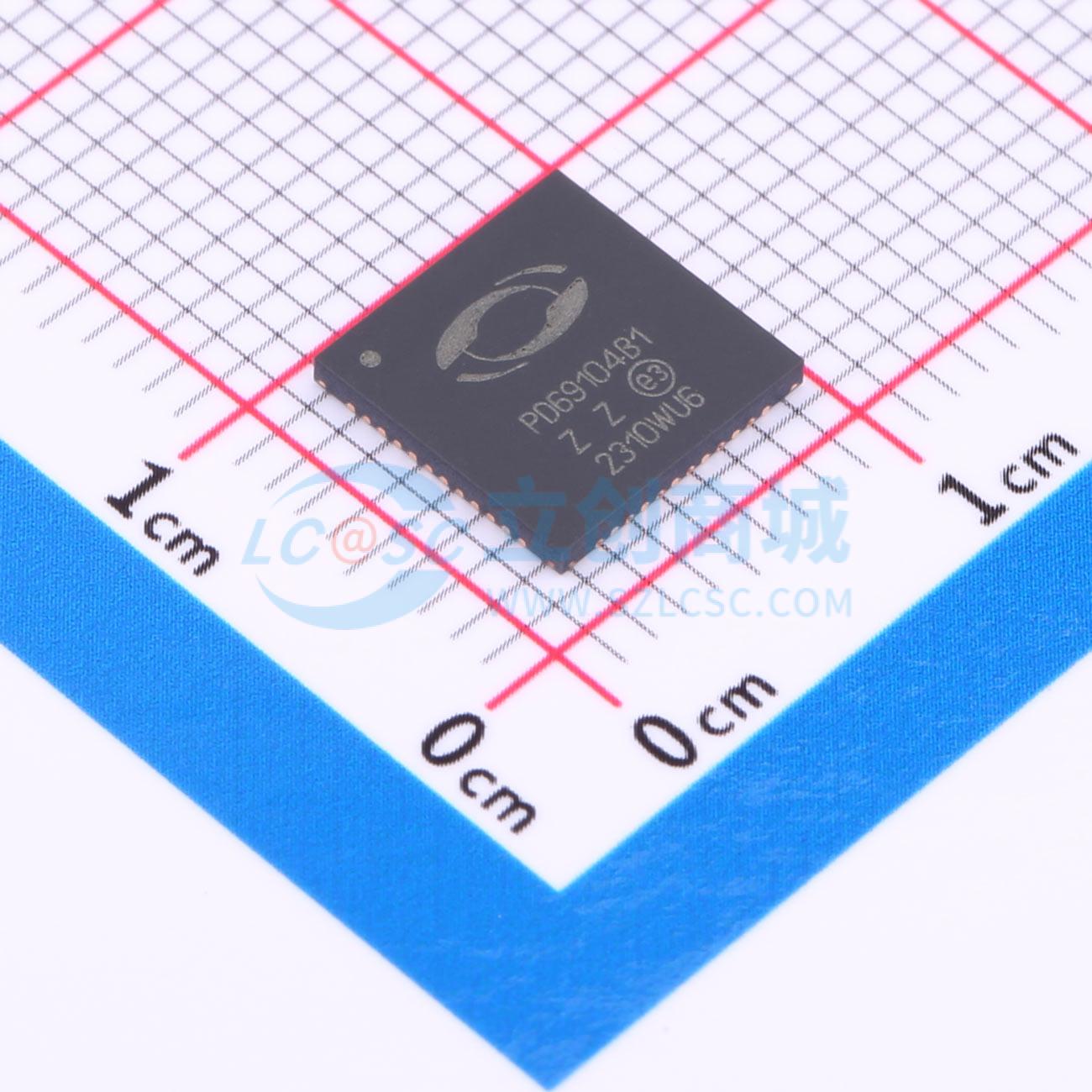

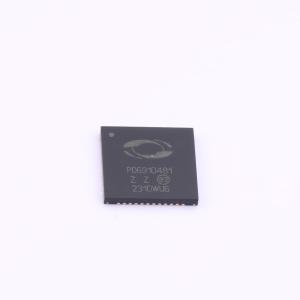

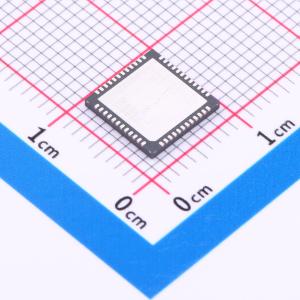

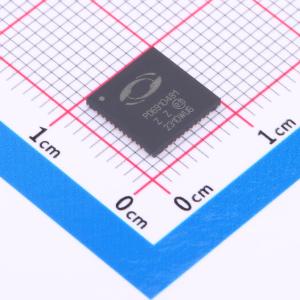

PD69104B1ILQ-TR

4端口以太网供电管理器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PD69104B1以太网供电(PoE)管理器使网络设备能够通过单根电缆共享电源和数据。PD69104B1 PoE管理芯片既用于以太网交换机也用于中跨设备。该设备将电源、模拟电路和先进的控制逻辑集成到一个48引脚塑料四方扁平无引脚（QFN）封装中。PD69104B1设备是一个4端口、混合信号、高压PoE管理器。PD69104B1支持以下操作模式：扩展自动模式—一种独立模式，在这种模式下，PD69104B1检测符合IEEE 802.3af-2003标准的受电设备(PD)以及符合IEEE 802.3at-2009标准的高功率设备，根据电源管理算法确保安全地为端口供电和断开连接，同时使用最少数量的外部组件。半自动模式—允许主机控制哪些设备被供电以及哪些不被供电，并与PD69104B1通信并对其进行配置。PD69104B1执行IEEE 802.3af-2003 (AF)和IEEE 802.3at高功率(AT)标准规定的所有实时功能。这包括负载检测、AF和AT分类。此外，PD69104B1设备具有多次分类尝试(MCA)端口状态监控功能。PD69104B1支持检测旧版/预标准PD设备。它还通过以下机制提供PD实时保护：过载、欠载、过压、过温及短路。PD69104B1支持44V至57V之间的供电电压，无需额外的电源，并具有内置热保护功能。PD69104B1是一种低功耗设备，使用内部MOSFET和外部0.36Ω感应电阻，采用48引脚、8 mm x 8 mm QFN封装。
品牌名称: MICROCHIP(美国微芯)
商品型号: PD69104B1ILQ-TR
商品编号: C3198356
商品封装: QFN-48(8x8)
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

以太网供电 (PoE) 管理器使网络设备能够通过单根电缆共享电力和数据。该设备可用于以太网交换机和中跨设备。它将电源、模拟电路和先进的控制逻辑集成到一个 48 引脚塑料四方扁平无引脚 (QFN) 封装中。它是一款 4 端口、混合信号、高压 PoE 管理器，支持扩展自动模式和半自动模式。它执行 IEEE 802.3AF - 2003 (AF) 和 IEEE 802.3AT 高功率 (AT) 标准中规定的所有实时功能，包括负载检测、AF 和 AT 分类，并具备多次分类尝试 (MCA) 端口状态监控功能。它支持对旧版/标准前受电设备 (PD) 的检测，通过过载、欠载、过压、过温和短路等机制为 PD 提供实时保护。它支持 44V 至 57V 的电源电压，无需额外的电源，并且内置了热保护功能。这是一款低功耗设备，使用内部 MOSFET 和外部 0.36Ω 检测电阻，采用 48 引脚、8mm×8mm QFN 封装。

商品特性

支持 IEEE 802.3AF 和 IEEE 802.3AT，包括双事件分类
扩展自动和半自动模式
支持标准前 PD 检测
支持思科设备检测
单直流电压输入 (44V 至 57V)
宽温度范围：-10℃ 至 85℃ (PD69104B1F：-40℃ 至 85℃)
低功耗 (0.36Ω 检测电阻)
驱动独立的 4/2 对线电源端口
支持扩展 PoE 协议和寄存器映射
包含两种可选通信模式 (I2C 和 UART)
包含集成 RPD/MRPD 机制的复位命令引脚
持续监控端口和系统数据
使用输入引脚进行参数设置
从外部串行 EEPROM 设备进行参数设置
内置动态电源管理和应急电源管理机制，带有电源正常引脚
电源软启动机制
片上热保护、片上持续热监控、电压/电流和温度监控/保护
内置 3.3V 和 5V 稳压器
内部上电复位
湿度敏感度等级 3 (MSL 3)
符合 RoHS 标准

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/圆盘，最小起订量 1 个)

个

起订量：1 个100个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	供电设备(PSE)
	支持PoE标准	IEEE 802.3 at(PoE+)；IEEE 802.3 af(PoE)
	最大功率	36W

	属性	参数值
	通道数	4
	输入电压(VPWR)	44V~57V
	特性	过载保护；故障保护；过流保护
	工作温度	-10℃~+85℃
