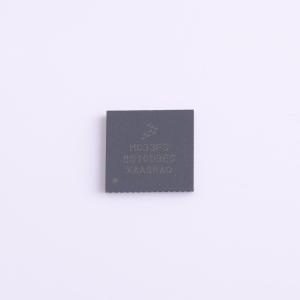

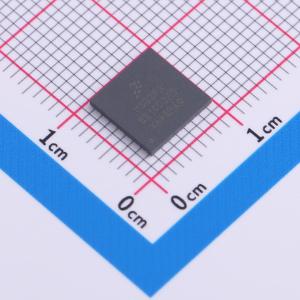

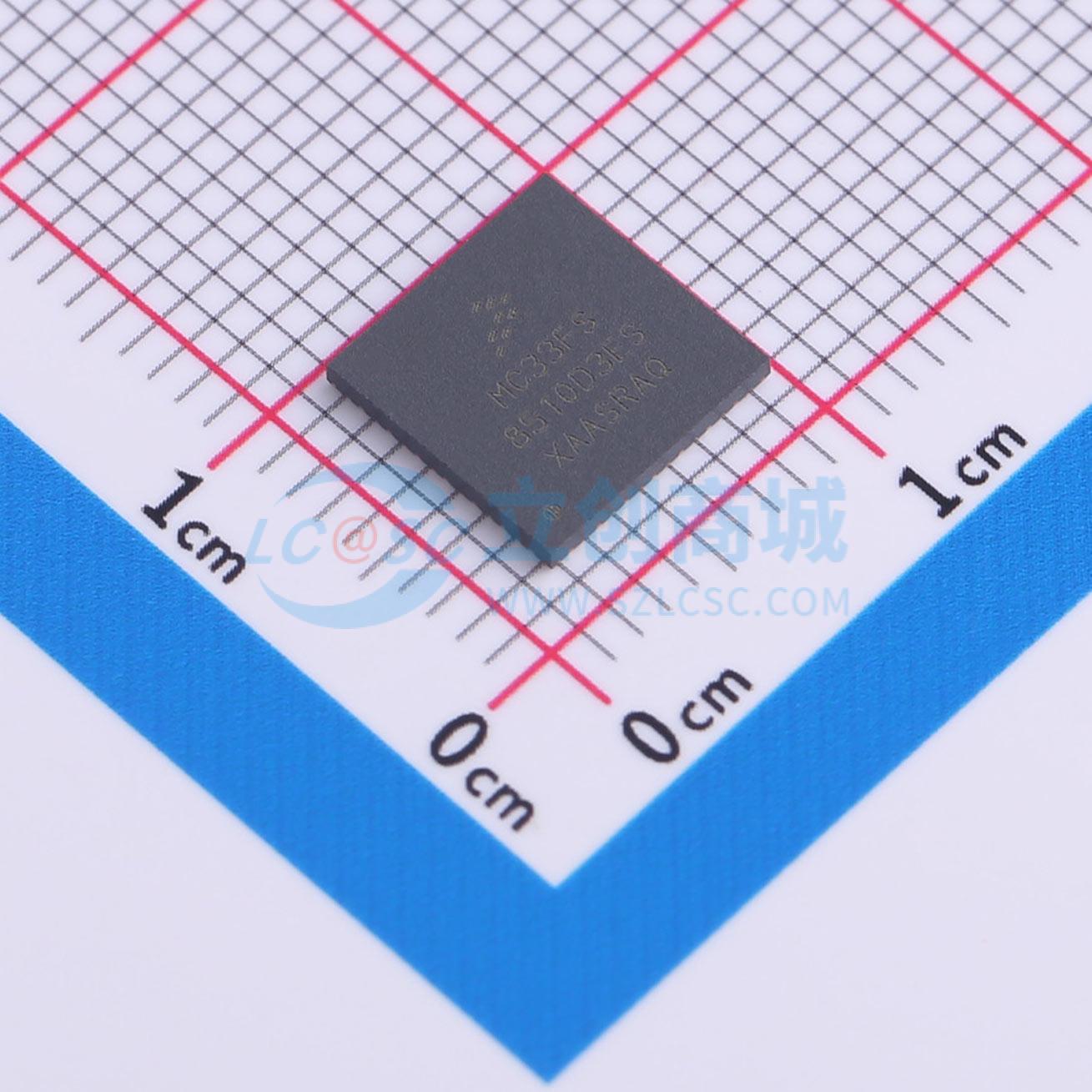

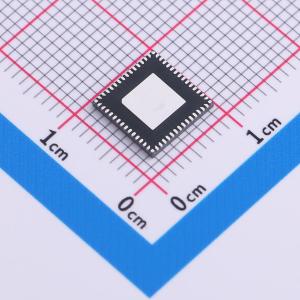

MC33FS8510D3ESR2

FS85/FS84设备家族按照ASIL D流程开发，FS84支持ASIL B，FS85支持ASIL D。所有设备选项引脚对引脚和软件兼容。FS85/FS84是一种汽车功能安全多输出电源集成电路，专注于视觉、ADAS域控制器、无线电和信息娱乐应用。它包括多个开关模式和线性电压调节器。提供外部频率同步输入和输出，以优化系统EMC性能。FS85/FS84包括增强的安全功能，具有失效安全输出，成为安全导向系统分区的一部分，覆盖ASIL B和ASIL D安全完整性等级。它按照ISO 26262标准开发，并通过AEC-Q100 rev H（Grade1，MSL3）认证。多个设备版本可用，提供输出轨道数量、输出电压设置、工作频率和上电序列的选择，以应对多种应用。

• 60 V DC最大输入电压，适用于12 V和24 V应用
• VPRE同步降压控制器，带外部MOSFET。可配置输出电压、开关频率和电流能力，峰值高达10 A。
• 低压集成同步BUCK1转换器，专用于MCU核心供电，具有SVS能力。可配置输出电压和电流能力，峰值高达3.6 A。
• 低压集成同步BUCK2转换器。可配置输出电压和电流能力，峰值高达3.6 A。与BUCK1多相能力，以在单轨上扩展电流能力至7.2 A峰值。静态电压缩放能力。
• 低压集成同步BUCK3转换器。可配置输出电压和电流能力，峰值高达3.6 A。
• BOOST转换器，集成低侧开关。可配置输出电压和最大输入电流，峰值高达1.5 A。
• EMC优化技术，包括SMPS频率同步、扩频、斜率控制、手动频率调谐
• 2x线性电压调节器，用于MCU IOs和ADC供电，外部物理层。可配置输出电压和电流能力，直流高达400 mA。
• 关闭模式（断电），静态电流极低（典型10 µA）
• 2x输入引脚，用于唤醒检测和电池电压传感
• 设备控制通过32位SPI或I2C接口，带CRC
• 电源同步引脚，用于操作2x FS85设备或FS85加外部PMIC
• 从ASIL B到ASIL D的可扩展产品组合，具有独立监控电路、专用MCU监控接口、简单和挑战者看门狗功能、电源良好、复位和中断、内置自测试、失效安全输出
• 通过OTP编程配置。原型启用，支持在工程模式下项目开发期间的定制设置。

• 视觉（单目相机、立体相机、夜视等）
• ADAS域控制器
• 信息娱乐
• V2x
