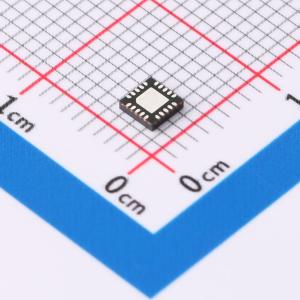

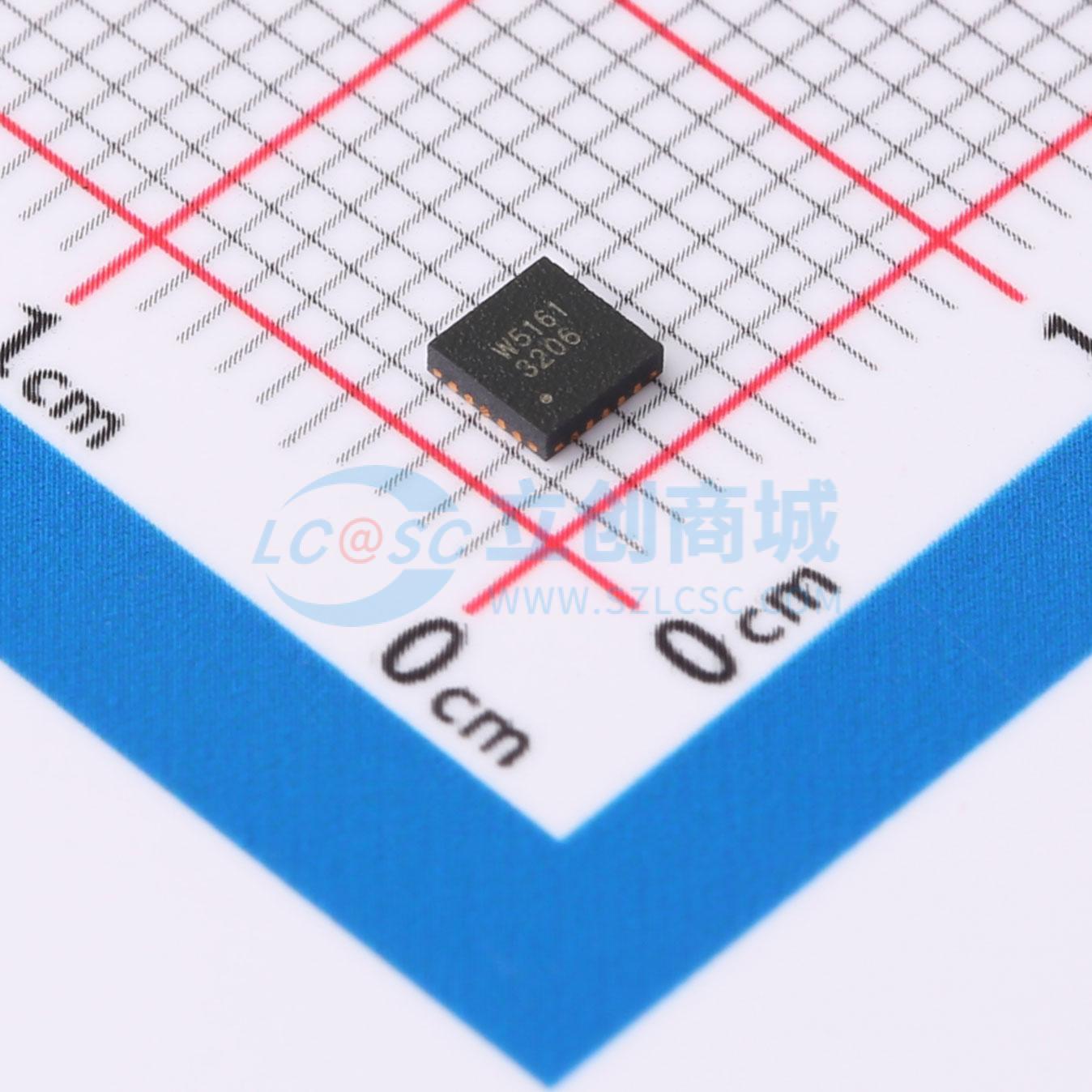

温馨提醒：图片仅供参考，商品以实物为准

IS31FL3206-QFLS4-TR

12通道LED驱动器；可选PWM频率

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IS31FL3206由12个恒流通道组成，每个通道都有独立的PWM控制，专为驱动LED而设计，PWM频率可以是24kHz（默认）或3.6kHz。每个通道的输出电流可通过一个外部电阻设置，最大可达38mA（最大值），并可独立按1、11/12、9/12和7/12的系数进行缩放。通过I2C接口改变PWM占空比，每个通道的LED平均电流可以256级调节。该芯片可以通过将SDB引脚拉低或使用软件关机功能来关闭，以降低功耗。IS31FL3206采用QFN - 20 <3mm × 3mm>封装。它的工作电压范围为2.7V至5.5V，工作温度范围为 - 40℃至 + 125℃。
品牌名称: ISSI(美国芯成)
商品型号: IS31FL3206-QFLS4-TR
商品编号: C3199326
商品封装: QFN-20(3x3)
包装方式: 编带
商品毛重: 0.071429克(g)

商品参数

商品概述

IS31FL3206由12个恒流通道组成，每个通道都有独立的PWM控制，专为驱动LED而设计，PWM频率可以是24kHz（默认）或3.6kHz。每个通道的输出电流可通过一个外部电阻设置，最大可达38mA（最大值），并可独立按1、11/12、9/12和7/12的系数进行缩放。通过I2C接口改变PWM占空比，每个通道的LED平均电流可以256级调节。该芯片可以通过将SDB引脚拉低或使用软件关机功能来关闭，以降低功耗。 IS31FL3206采用QFN - 20 <3mm × 3mm>封装。它的工作电压范围为2.7V至5.5V，工作温度范围为 - 40℃至 + 125℃。

商品特性

2.7V至5.5V电源供电
每个通道输出电流最大可达38mA
通道间和芯片间的精度：±6%（最大值）
I2C接口，具有自动地址递增功能
四个可选的I2C地址
内部复位寄存器
采用256级PWM调节LED亮度
每个通道可独立控制
每个通道可独立按1、11/12、9/12和7/12的系数进行缩放
PWM频率可选 - 24kHz（默认） - 3.6kHz
工作温度范围为 - 40℃至 + 125℃
QFN - 20 <3mm × 3mm>封装

应用领域

人工智能音箱和智能家居设备
家用电器中的LED
手持设备的LED显示屏

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.7V~5.5V
	开关频率	24kHz
	通道数	12
	输出电流	38mA

	属性	参数值
	调光	PWM；I2C
	拓扑结构	-
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	6%
