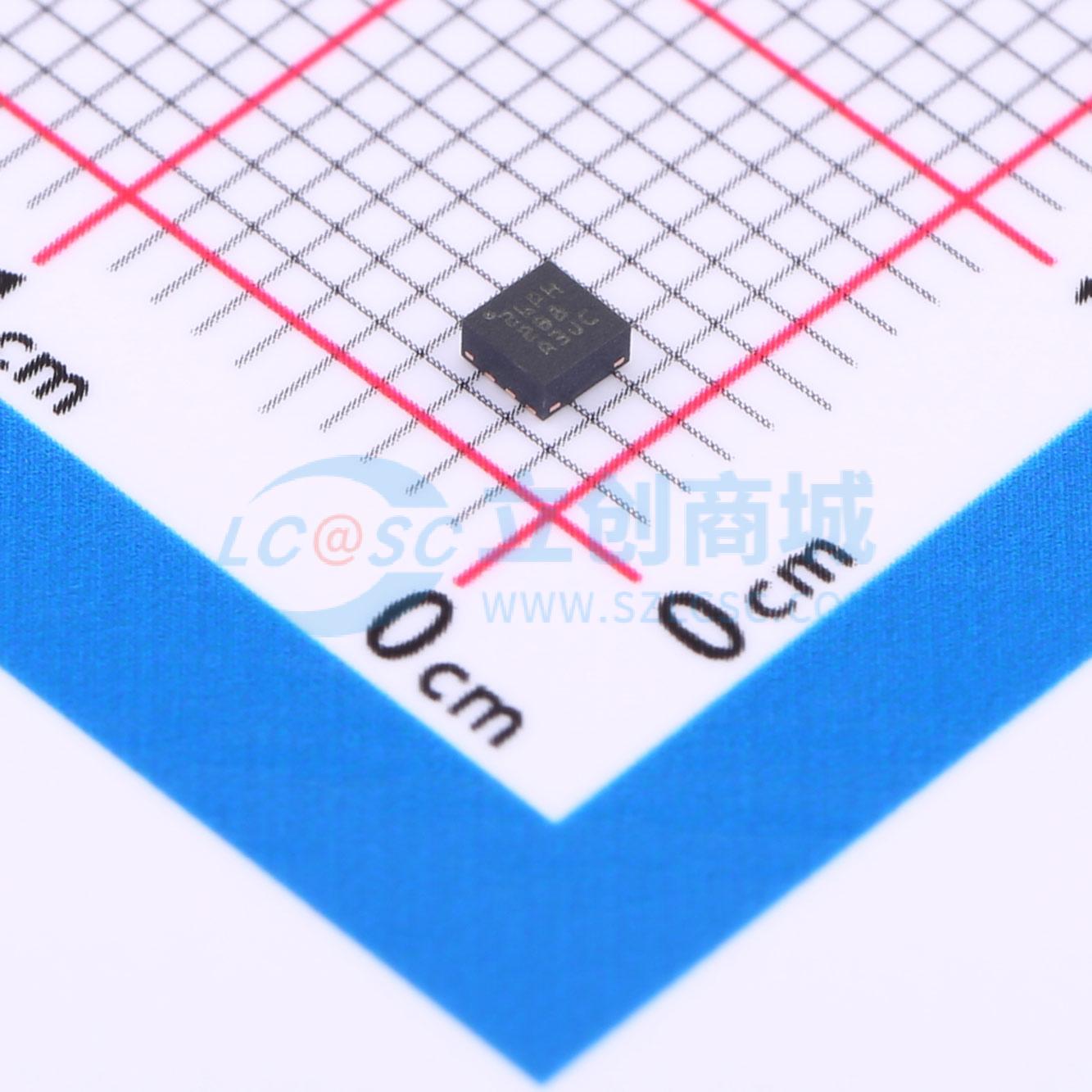

TPS62912RPUR

TPS6291x 器件是一系列高效低噪声和低纹波电流模式同步降压转换器。这些器件非常适合通常使用 LDO 实现后置稳压的噪声敏感型应用，例如高速 ADC、时钟和抖动清除器、串行器、解串器和雷达应用。 器件在 2.2MHz 或 1MHz 的固定开关频率下工作，并可与外部时钟同步。 为了进一步减小输出电压纹波，器件集成了环路补偿，可与可选的第二级铁氧体磁珠 L-C 滤波器一起工作。从而将输出电压纹波降至 10µVRMS 以下。 通过用连接到 NR/SS 引脚的电容器过滤内部电压基准，可实现接近低噪声 LDO 的低频噪声水平。 可选展频调制方案扩展了更宽范围内的直流/直流开关频率，从而降低了混合毛刺。

• 低输出 1/f 噪声 <20µV RMS（100Hz 至 100kHz）
• 采用铁氧体磁珠后，低输出电压纹波 < 10µVRMS
• 大于 65dB 的高 PSRR（高达 100kHz）
• 2.2MHz 或 1MHz 定频峰值电流模式控制
• 可与外部时钟同步（可选）
• 集成环路补偿支持铁氧体磁珠，适用于具有 30dB 衰减的二阶 L-C 滤波器（可选）
• 展频调制（可选）
• 3.0V 至 17V 输入电压范围
• 0.8V 至 5.5V 输出电压范围
• 57mΩ/20mΩ RDSon
• 输出电压精度为 ±1%
• 精密使能输入可实现：
  • 用户定义的欠压锁定
  • 准确排序
• 可调节软启动
• 电源正常状态输出
• 输出放电（可选）
• -40°C 至 150°C 的结温范围
• 2.0mm×2.0mm QFN，间距为 0.5mm

• 电信基础设施
• 测试和测量
• 医疗
