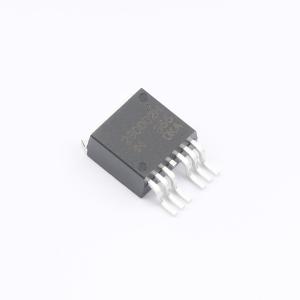

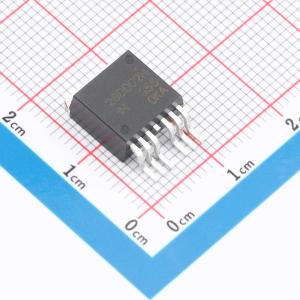

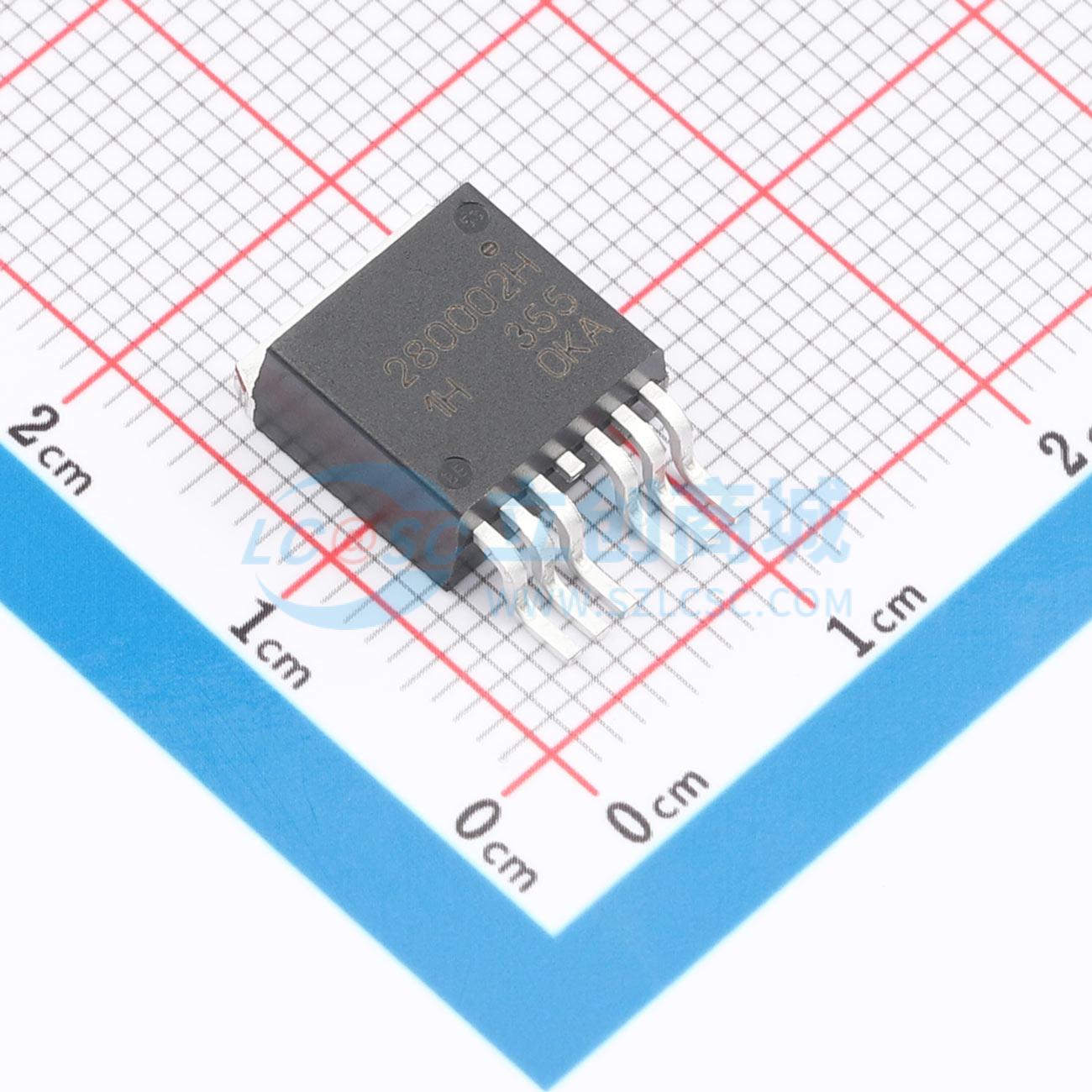

RAJ2800024H11HPF#GB0
汽车应用的单通道智能功率器件，内置电荷泵和保护功能，适用于多种负载
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- RAJ2800024H11HPF#GB0
- 商品编号
- C3194015
- 商品封装
- TO-263-6
- 包装方式
- 编带
- 商品毛重
- 2.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) | |
| 功能特性 | 保护锁死；过流保护 | |
| 接口 | - | |
| 输入电压 | 4.5V~28V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | - | |
| 输出电流 | 33A | |
| 工作温度 | -40℃~+150℃ |
商品概述
RAJ280002是1.6毫欧单通道智能功率器件，嵌入在TO263-7封装中。它是具有电荷泵的N沟道高侧开关，具有比例负载电流感测的诊断反馈和嵌入式保护功能。该系列根据通态电阻、电流驱动与电压驱动之间的输入接口组合，最多可包含4款器件。多样化的通态电阻与标准化的封装引脚相结合，为用户根据目标负载进行单元设计提供了高度灵活性。得益于先进的保护方法，该器件在长期和重复短路条件下实现了高鲁棒性。
商品特性
- 内置电荷泵
- 低待机电流
- 短路保护
- 过流检测关机
- 过载检测的功率限制保护
- 通道过温检测关机
- 内置诊断功能
- 比例负载电流感测
- 异常负载条件下的故障信号定义
- 反向电池保护通过自开启
- 欠压锁定
- 感性负载关断时的有源钳位操作
- AEC合格
- RoHS合规
应用领域
- 所有类型的电阻性、电感性和电容性负载，特别是高电流负载。
- 电源管理应用，如配电开关、加热器、预热塞等。
