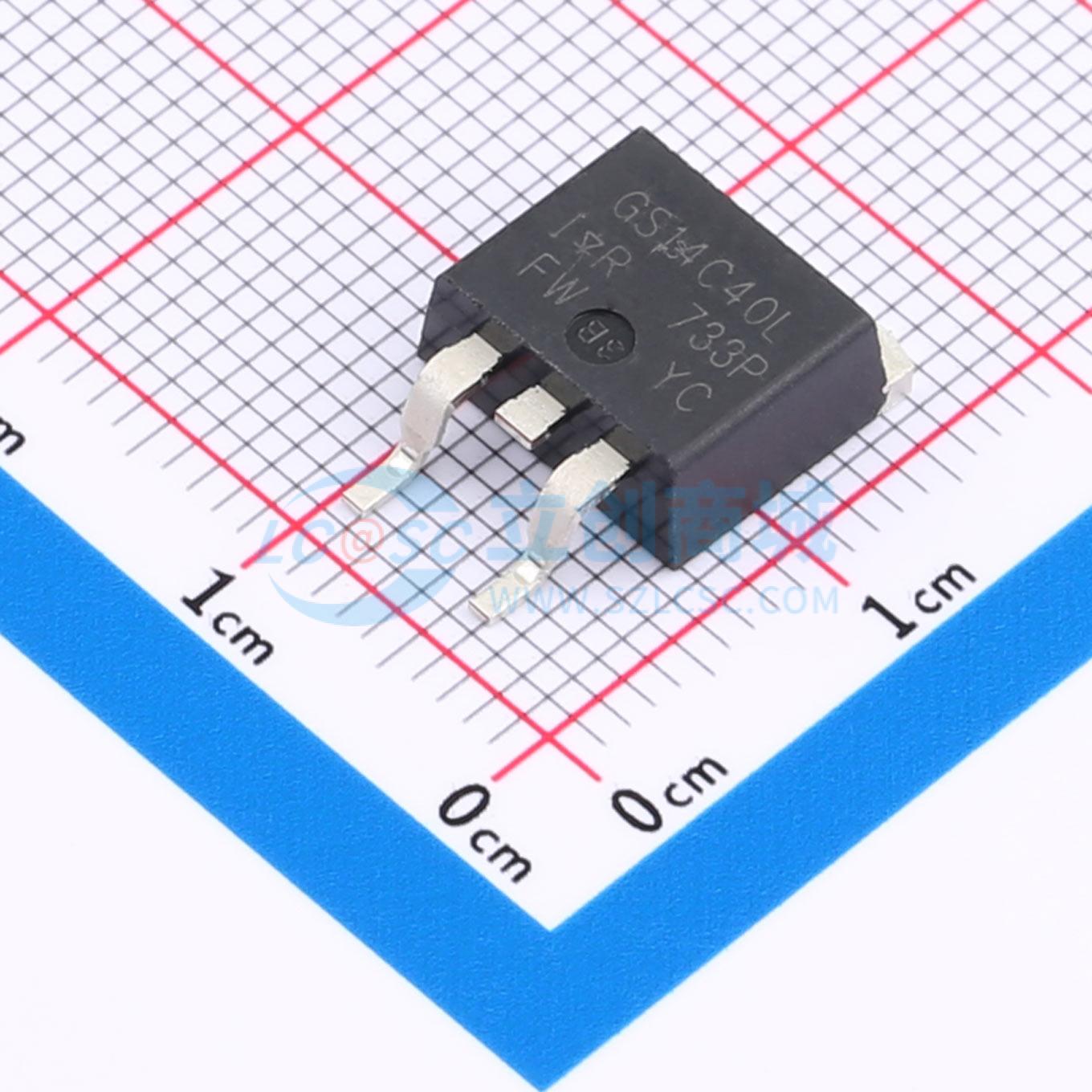

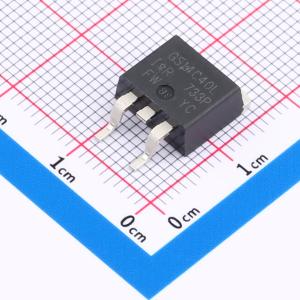

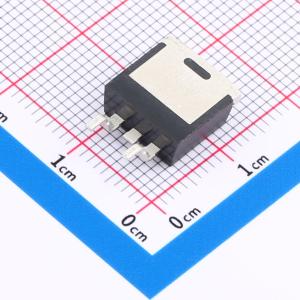

温馨提醒：图片仅供参考，商品以实物为准
IRGS14C40LTRLP
IRGS14C40LTRLP
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRGS14C40LTRLP
- 商品编号
- C3194025
- 商品封装
- TO-263AB
- 包装方式
- 编带
- 商品毛重
- 1.490909克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 125W | |
| 集射极击穿电压(Vces) | 430V | |
| 集电极电流(Ic) | 20A | |
| 集电极脉冲电流(Icm) | - | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.4V | |
| 栅极阈值电压(Vge(th)) | 1.8V | |
| 栅极电荷量(Qg) | 27nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 550pF | |
| 输出电容(Coes) | 100pF | |
| 反向传输电容(Cres) | 12pF | |
| 开启延迟时间(Td(on)) | 900ns | |
| 关断延迟时间(Td(off)) | 6us | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | - | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -40℃~+175℃ |
商品概述
先进的IGBT工艺系列包括一个MOS栅极N沟道逻辑电平器件，适用于火花塞式汽车点火应用和小型发动机点火电路。其独特之处在于栅极 - 发射极和栅极 - 集电极之间有片上有源电压钳位，可为点火电路提供过压保护能力。
商品特性
- 行业内最坚固耐用
- 逻辑电平栅极驱动
-
6KV ESD栅极保护
- 低饱和电压
- 高自钳位电感开关能量
