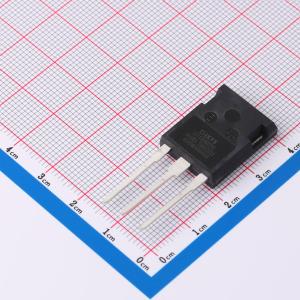

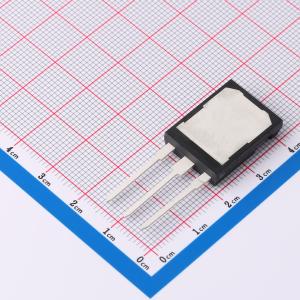

温馨提醒：图片仅供参考，商品以实物为准
IXYX50N170C
高压、高阻断电压、高峰值电流能力、低饱和电压的XPT IGBT
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXYX50N170C
- 商品编号
- C3191897
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.56克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 1.5kW | |
| 集射极击穿电压(Vces) | 1.7kV | |
| 集电极电流(Ic) | 178A | |
| 集电极脉冲电流(Icm) | 460A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.8V；3.7V | |
| 栅极阈值电压(Vge(th)) | 3V；5V | |
| 栅极电荷量(Qg) | 260nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 5.5nF | |
| 输出电容(Coes) | 276pF | |
| 反向传输电容(Cres) | 105pF | |
| 开启延迟时间(Td(on)) | 22ns；20ns | |
| 关断延迟时间(Td(off)) | 236ns；180ns | |
| 导通损耗(Eon) | 8.7mJ | |
| 关断损耗(Eoff) | 5.6mJ | |
| 反向恢复时间(Trr) | 44ns | |
| 工作温度 | -55℃~+175℃@(Tj) |
商品特性
- 高压封装
- 高阻断电压
- 高峰值电流能力
- 低饱和电压
- 低栅极驱动要求
- 高功率密度
应用领域
- 开关模式和共振模式电源
- 不间断电源 (UPS)
- 激光发生器
- 电容放电电路
- 交流开关
