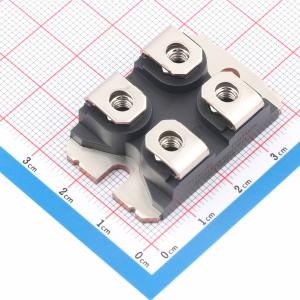

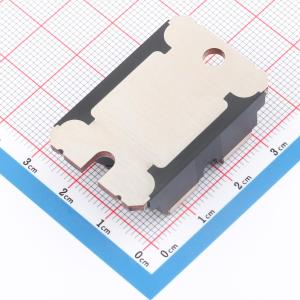

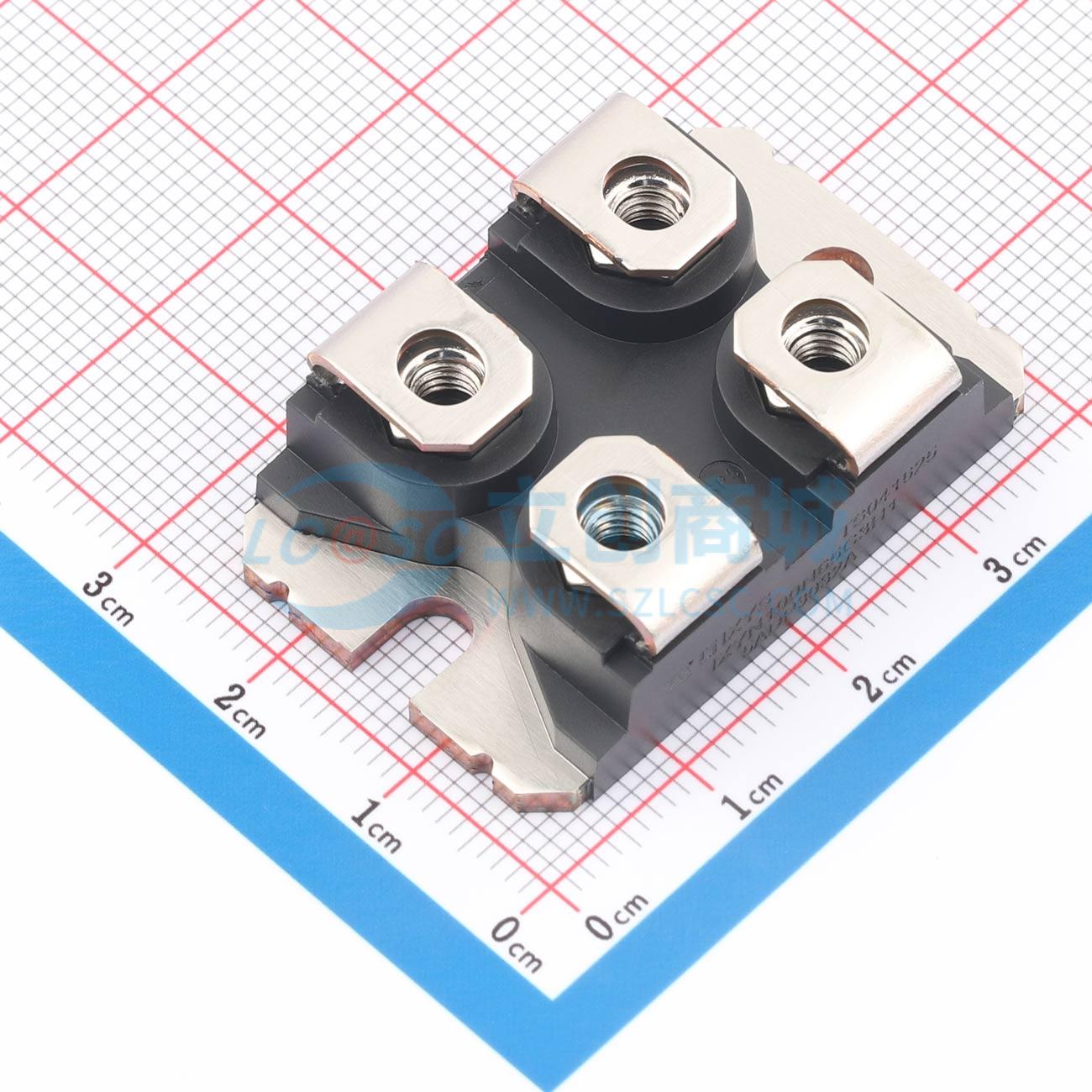

IXYN100N65C3H1
650V 160A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：国际标准封装-miniBLOC，带氮化铝隔离。 2500V 隔离电压。 反并联声二极管。 针对 20-60kHz 开关进行优化。 方形反向偏置安全工作区（RBSOA）。 短路能力。应用：功率逆变器。 不间断电源（UPS）
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXYN100N65C3H1
- 商品编号
- C3193025
- 商品封装
- SOT-227B
- 包装方式
- 管装
- 商品毛重
- 43.536克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | PT(穿通型) | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 160A | |
| 耗散功率(Pd) | 600W | |
| 输出电容(Coes) | 475pF | |
| 正向脉冲电流(Ifm) | 50A | |
| 集射极饱和电压(VCE(sat)) | 2.3V@70A,15V | |
| 栅极阈值电压(Vge(th)) | 2.3V@15V,70A |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 172nC | |
| 输入电容(Cies) | - | |
| 开启延迟时间(Td(on)) | 23ns | |
| 关断延迟时间(Td(off)) | 107ns | |
| 导通损耗(Eon) | 1.3mJ | |
| 关断损耗(Eoff) | 830uJ | |
| 反向恢复时间(Trr) | 95ns | |
| 工作温度 | -55℃~+175℃@(Tj) | |
| 反向传输电容(Cres) | 102pF |
