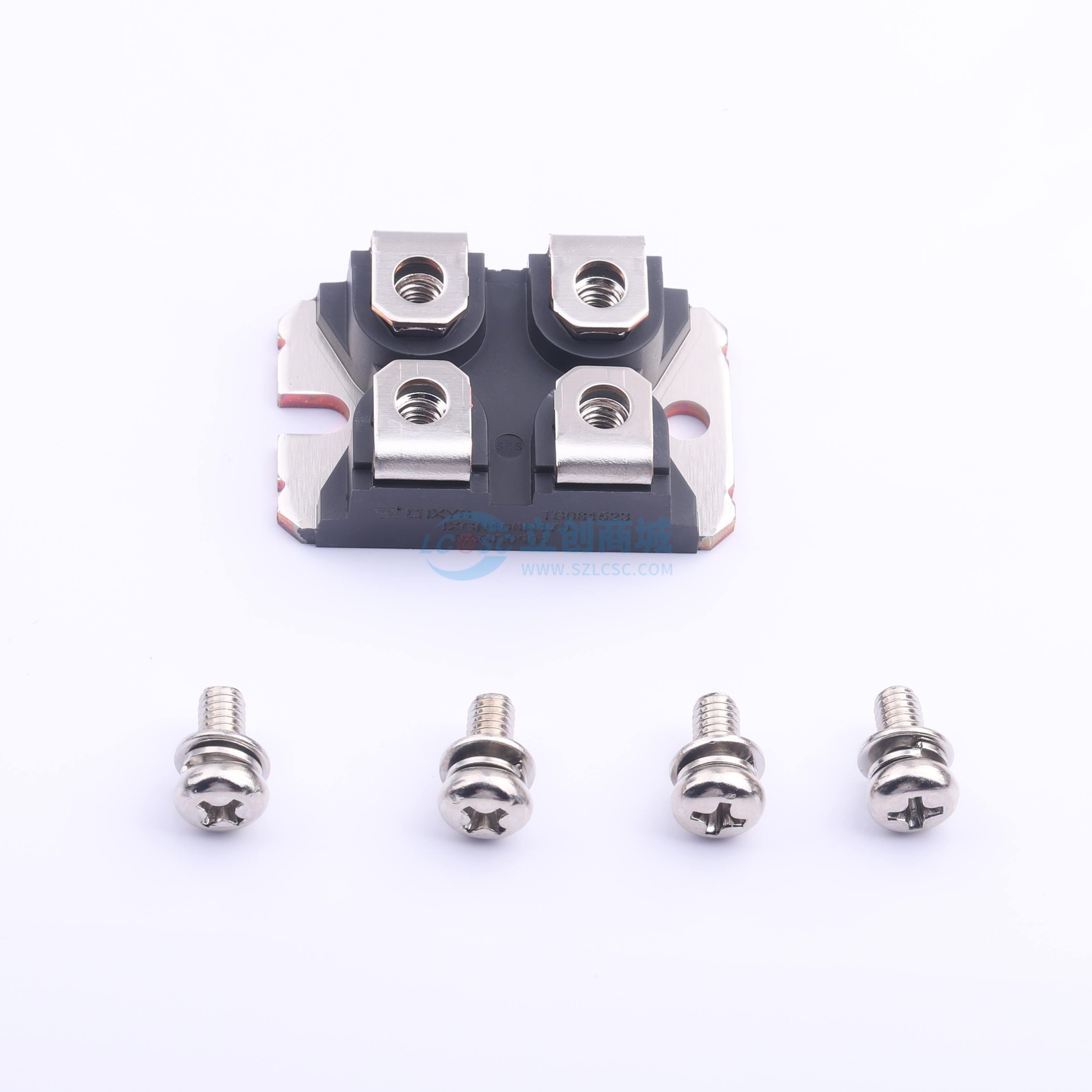

温馨提醒：图片仅供参考，商品以实物为准
IXGN100N170
1.7kV 160A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：优化低导通和开关损耗。隔离电压2500V~。短路能力。国际标准封装。高电流处理能力。高功率密度。应用：功率逆变器。UPS
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXGN100N170
- 商品编号
- C3193027
- 商品封装
- SOT-227B
- 包装方式
- 管装
- 商品毛重
- 43.654052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | NPT(非穿通型) | |
| 耗散功率(Pd) | 735W | |
| 集射极击穿电压(Vces) | 1.7kV | |
| 集电极电流(Ic) | 160A | |
| 集电极脉冲电流(Icm) | 600A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 3V@100A,15V | |
| 栅极阈值电压(Vge(th)) | 3V@8mA | |
| 栅极电荷量(Qg) | 425nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 9.22nF@25V | |
| 输出电容(Coes) | 455pF | |
| 反向传输电容(Cres) | 150pF | |
| 开启延迟时间(Td(on)) | 35ns | |
| 关断延迟时间(Td(off)) | 285ns | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | - | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -55℃~+150℃@(Tj) |
