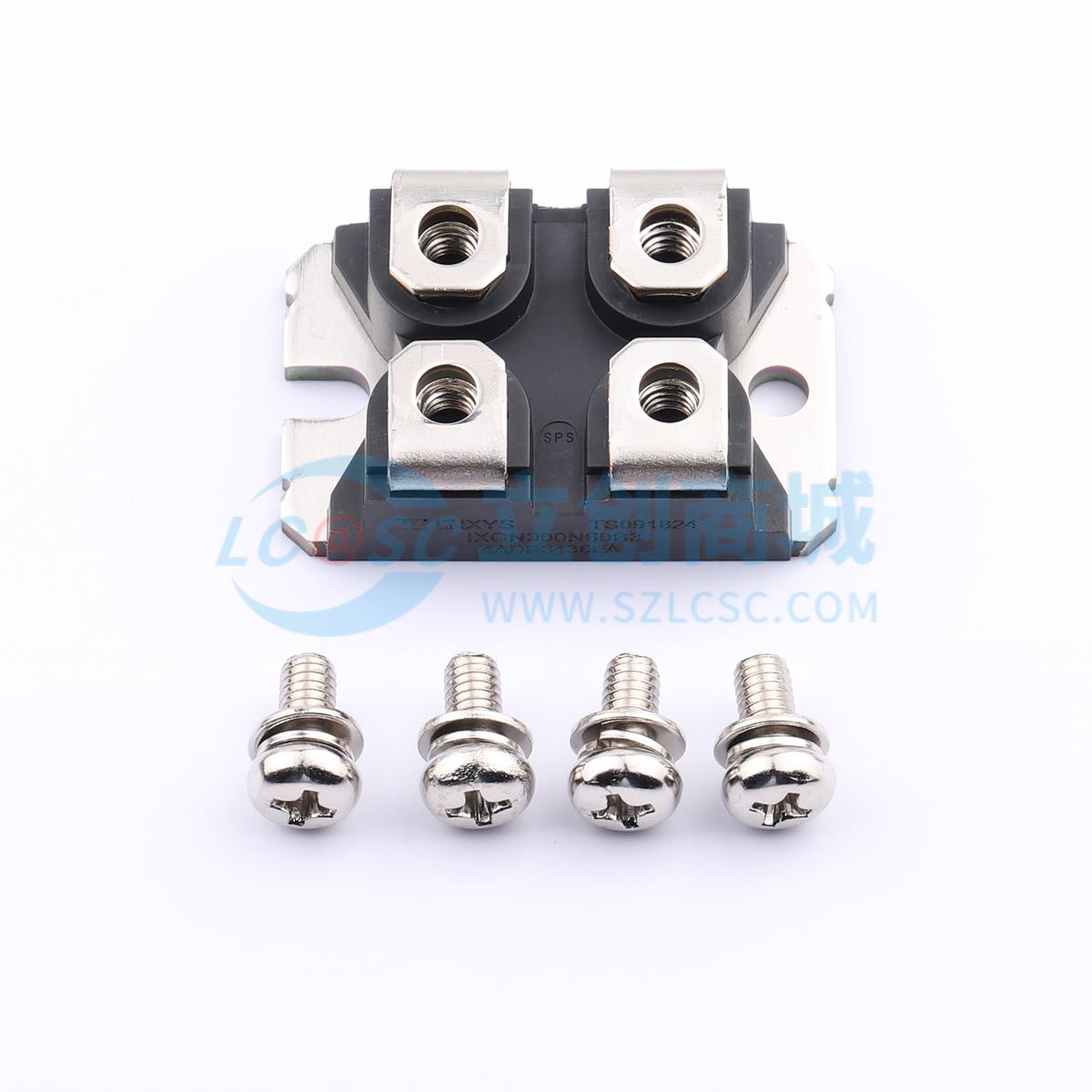

温馨提醒：图片仅供参考，商品以实物为准
IXGN200N60B3
5件套 中速低饱和压降PT型IGBT，适用于5 - 40kHz开关应用，采用国际标准封装，具备高功率耗散、高电流、易驱动和保护等特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXGN200N60B3
- 商品编号
- C3193040
- 商品封装
- SOT-227B
- 包装方式
- 管装
- 商品毛重
- 43.4125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | PT(穿通型) | |
| 耗散功率(Pd) | 830W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 300A | |
| 集电极脉冲电流(Icm) | 1200A | |
| 集电极截止电流(Ices) | 50uA | |
| 集射极饱和电压(VCE(sat)) | 1.5V | |
| 栅极阈值电压(Vge(th)) | 3V；5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 750nC@15V | |
| 输入电容(Cies) | 26nF@25V | |
| 输出电容(Coes) | 1.26nF | |
| 反向传输电容(Cres) | 97pF | |
| 开启延迟时间(Td(on)) | 44ns | |
| 关断延迟时间(Td(off)) | 310ns | |
| 导通损耗(Eon) | 1.6mJ | |
| 关断损耗(Eoff) | 2.9mJ | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品特性
- 国际标准封装miniBLOC
- UL认证
- 氮化铝隔离 - 高功率耗散
- 隔离电压3000 V
- 极高电流IGBT
- 低VCE(sat)，最小导通状态损耗
- MOS栅极导通 - 驱动简单
- 低集电极到外壳电容（<50 pF）
- 低封装电感（<5 nH） - 易于驱动和保护
应用领域
- 开关模式和谐振模式电源
- 不间断电源（UPS）
- 直流斩波器
- 交流电机调速驱动器
- 直流伺服和机器人驱动器
