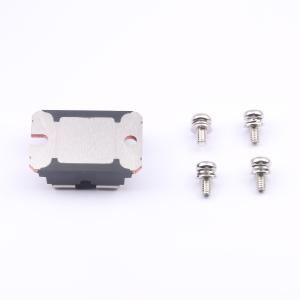

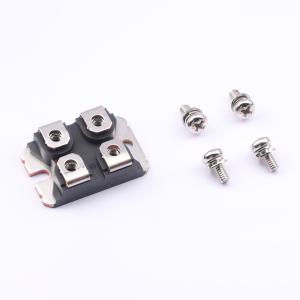

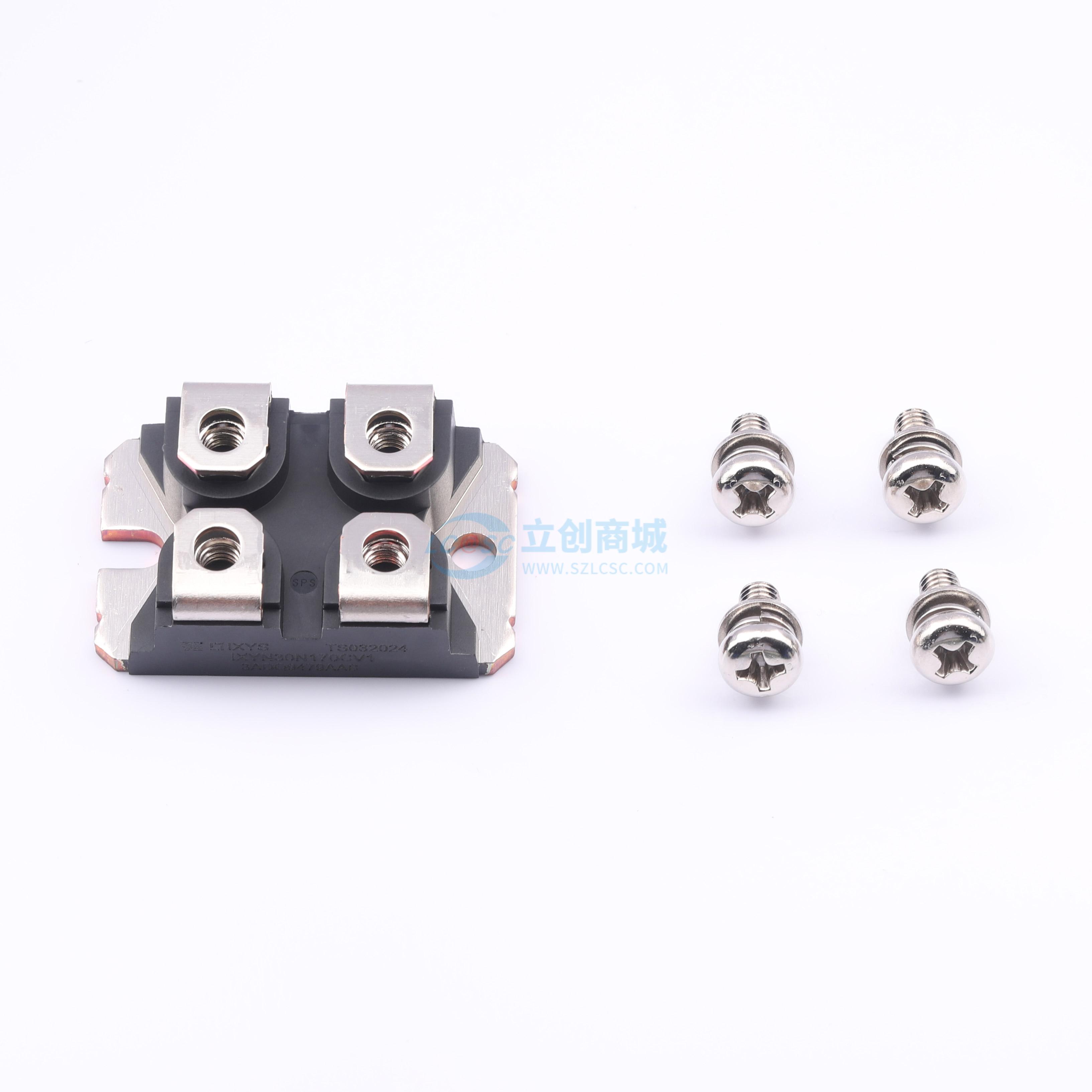

IXYN30N170CV1
高压、低饱和电压、低栅极驱动要求、高功率密度的IGBT，带反并联二极管，采用国际标准封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXYN30N170CV1
- 商品编号
- C3193029
- 商品封装
- SOT-227B
- 包装方式
- 管装
- 商品毛重
- 43.536克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 680W | |
| 集射极击穿电压(Vces) | 1.7kV | |
| 集电极电流(Ic) | 30A | |
| 集电极脉冲电流(Icm) | 270A | |
| 集电极截止电流(Ices) | 4mA | |
| 集射极饱和电压(VCE(sat)) | 4V | |
| 栅极阈值电压(Vge(th)) | 3.7V@15V,30A | |
| 栅极电荷量(Qg) | 150nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 3.1nF | |
| 输出电容(Coes) | 210pF | |
| 反向传输电容(Cres) | 55pF | |
| 开启延迟时间(Td(on)) | 16ns | |
| 关断延迟时间(Td(off)) | 143ns | |
| 导通损耗(Eon) | 3.6mJ | |
| 关断损耗(Eoff) | 3.3mJ | |
| 反向恢复时间(Trr) | 175ns | |
| 工作温度 | -55℃~+175℃@(Tj) |
商品特性
- 国际标准封装
- 带有氮化铝隔离的miniBLOC封装
- 2500V ~ 隔离电压
- 反并联二极管
- 高压封装
- 高阻断电压
- 低饱和电压
- 低栅极驱动要求
- 高功率密度
应用领域
- 开关模式和谐振模式电源
- 不间断电源（UPS）
- 激光发生器
- 电容放电电路
- 交流开关
