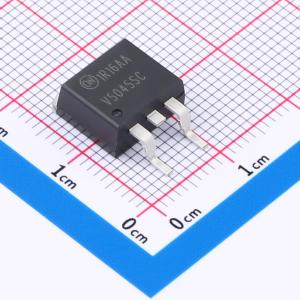

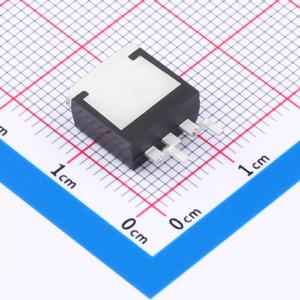

ISL9V5045S3ST-F085C
ECOSPARK点火绝缘栅双极型晶体管（IGBT）
- 描述
- 特性：SCIS能量：在Tj = 25℃时为500mJ。 逻辑电平栅极驱动。 通过AEC-Q101认证，可提供生产件批准程序（PPAP）文件。 这些器件为无铅产品，符合RoHS标准。应用：汽车点火线圈驱动电路。 大电流点火系统
- 品牌名称
- onsemi(安森美)
- 商品型号
- ISL9V5045S3ST-F085C
- 商品编号
- C3190549
- 商品封装
- D2PAK-3
- 包装方式
- 编带
- 商品毛重
- 1.726克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 集射极击穿电压(Vces) | 480V | |
| 集电极电流(Ic) | 51A | |
| 耗散功率(Pd) | 300W | |
| 集射极饱和电压(VCE(sat)) | 1.6V@10A,4.0V | |
| 栅极阈值电压(Vge(th)) | 1.3V@1mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 32nC@5V | |
| 输入电容(Cies) | - | |
| 开启延迟时间(Td(on)) | 700ns | |
| 关断延迟时间(Td(off)) | 10.8us | |
| 导通损耗(Eon) | - | |
| 工作温度 | -40℃~+175℃@(Tj) |
