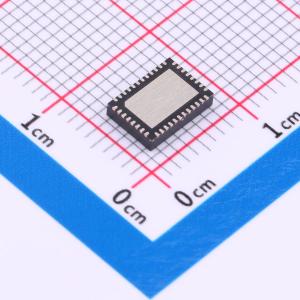

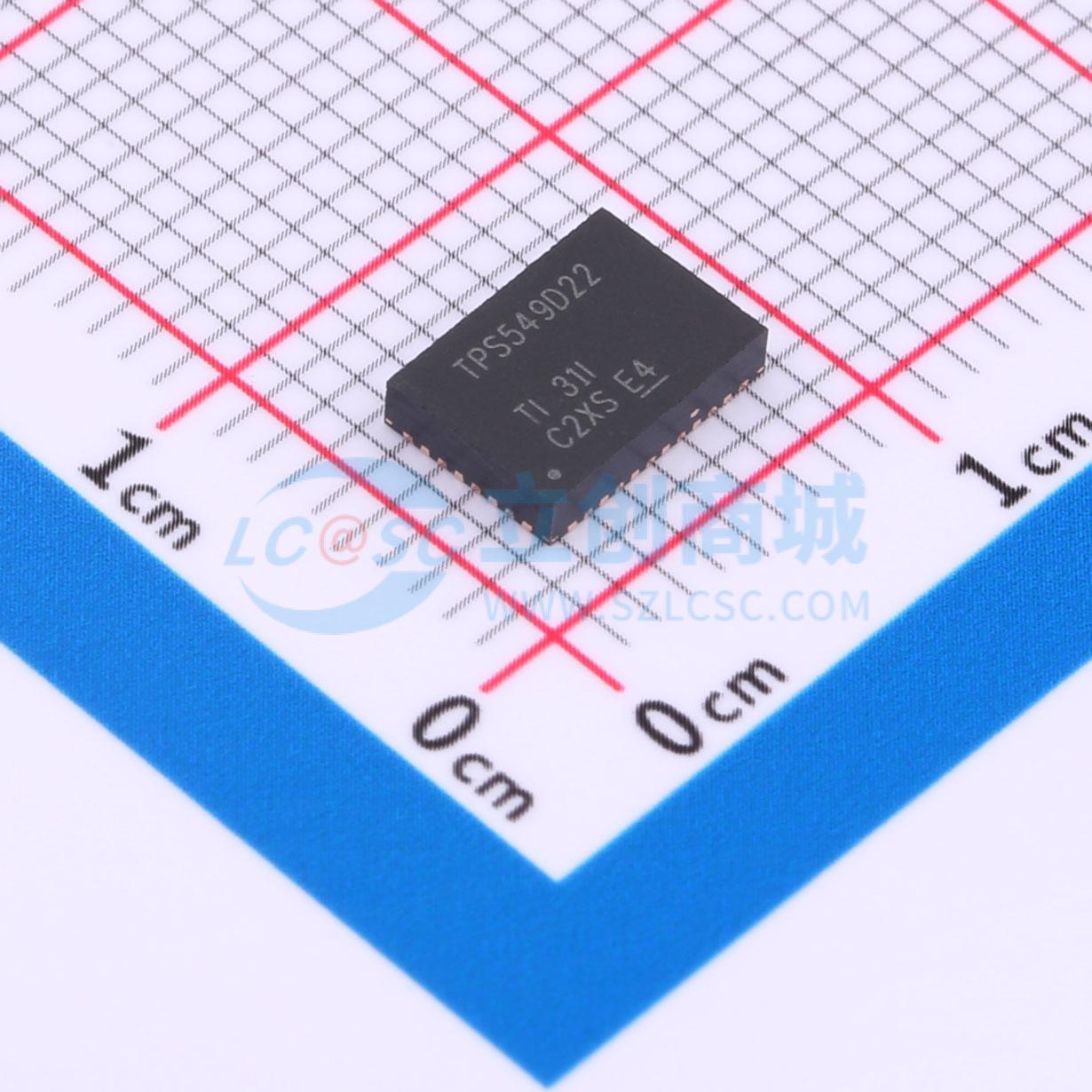

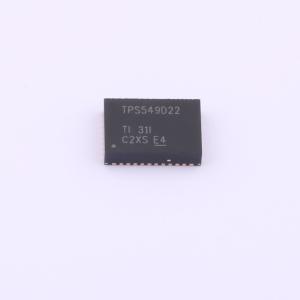

TPS549D22RVFR

具功能和PMBus的SWIFT同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS549D22 具有差分遥感功能和 PMBus™的 1.5V 至 16V、40A 同步 SWIFT™ 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS549D22RVFR
商品编号: C3189422
商品封装: LQFN-CLIP-40(7x5)
包装方式: 编带
商品毛重: 0.259克(g)

商品参数

商品概述

TPS549D22 器件是一款紧凑型单通道降压转换器，具有自适应导通时间D-CAP3 模式控制。该器件专为高精度、高效率、快速瞬态响应、易于使用、外部组件较少且空间受限的电源系统而设计。该器件采用全差分感应和TI 集成FET，高侧导通电阻为 2.9mΩ，低侧导通电阻为 1.2mΩ。此外，该器件还具有 0.5% 的精度和0.9V 基准电压，环境温度范围介于 -40°C 和 +125°C 之间。其竞争优势包括：极少的外部组件数、精确的负载调节和线路调节、自动跳跃或FCCM 工作模式以及内部软启动控制。

商品特性

输入电压范围 (PVIN)：1.5V 至16V
输入偏置电压 (VDD) 范围：4.5V 至22V
输出电压范围：0.6V 至5.5V
集成式 2.9mΩ 和 1.2mΩ 功率MOSFET，持续输出电流为40A
电压基准0.6V 至1.2V（阶跃为 50mV），采用VSEL 引脚
±0.5%，0.9VREF 公差范围： -40°C 至 +125°C 结温
真正的差分遥感放大器
D-CAP3™控制环路，自适应导通时间控制，具有8 种PMBusTM 频率：315kHz、425kHz、550kHz、650kHz、825kHz、900kHz、1.025MHz 和1.125MHz
温度补偿和可编程电流限值，具有 RILM 和OC 钳位
可选断续或闭锁OVP 或UVP
通过精确的EN 实现的VDD UVLO 外部调整
预偏置启动支持
Eco-mode™和FCCM 可供选择
全套故障保护和PGOOD
标准VOUT_COMMAND 和VOUT_MARGIN（高电平和低电平）
引脚捆绑和实时编程
故障报告和警告
针对所选命令的NVM 备份
1MHz PMBus，支持PEC 和SMB_ALRT#
使用TPS549D22 并借助WEBENCH® 电源设计器创建定制设计方案

应用领域

企业级存储、SSD、NAS
无线和有线通信基础设施
工业PC、自动化、ATE、PLC、视频监控
企业服务器、交换机、路由器
ASIC、SoC、FPGA、DSP 内核和I/O 电源轨

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~22V
	输出电压	600mV~5.5V
	输出电流	40A
	开关频率	315kHz~1.25MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
