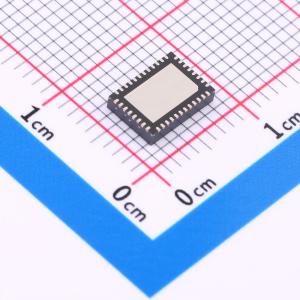

温馨提醒：图片仅供参考，商品以实物为准
TPS546B24ARVFR
TPS546B24ARVFR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS546B24A 具有引脚 Strap 配置和 PMBus™的 2.95V 至 18V、可堆叠 20A SWIFT™ 同步降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS546B24ARVFR
- 商品编号
- C3189423
- 商品封装
- LQFN-CLIP-40(7x5)
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.95V~18V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 20A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
支持双电源：2.95V 至 18V PVIN；2.95V 至 18V AVIN（4VIN VDD5 开关电压）集成 5.5mΩ/1.8mΩ MOSFET具有可选内部补偿的平均电流模式控制2×、3×、4×可堆叠，电流共享高达 80A，每个输出可支持单个地址通过引脚搭接的可选输出电压范围为 0.5V 至 5.5V，使用 PMBus VOUT_COMMAND 的电压范围为 0.25V 至 5.5V广泛的 PMBus 命令集，可遥测 VOUT、IOUT 和内部裸片温度通过内部反馈分压器实现差分遥感，可检测到小于 1% 的 VOUT 误差，TJ 为 -40°C 至 +150°C 通过 PMBus 实现 AVS 和裕量调节采用 MSEL 引脚，引脚编程 PMBus 默认值12 种介于 225kHz 和 1.5MHz 之间的可选开关频率（8 个引脚搭接选项）频率同步输入/同步输出支持预偏置输出支持强耦合电感器
商品特性
- 支持双电源：2.95V 至 18V PVIN；2.95V 至 18V AVIN（4VIN VDD5 开关电压）
- 集成 5.5mΩ/1.8mΩ MOSFET
- 具有可选内部补偿的平均电流模式控制
- 2×、3×、4×可堆叠，电流共享高达 80A，每个输出可支持单个地址
- 通过引脚搭接的可选输出电压范围为 0.5V 至 5.5V，使用 PMBus VOUT_COMMAND 的电压范围为 0.25V 至 5.5V
- 广泛的 PMBus 命令集，可遥测 VOUT、IOUT 和内部裸片温度
- 通过内部反馈分压器实现差分遥感，可检测到小于 1% 的 VOUT 误差，TJ 为 -40°C 至 +150°C
- 通过 PMBus 实现 AVS 和裕量调节
- 采用 MSEL 引脚，引脚编程 PMBus 默认值
- 12 种介于 225kHz 和 1.5MHz 之间的可选开关频率（8 个引脚搭接选项）
- 频率同步输入/同步输出
- 支持预偏置输出
- 支持强耦合电感器
应用领域
- 数据中心交换机、机架式服务器
- 有源天线系统、远程射频和基带单元
- 自动化测试设备、CT、PET 和 MRI
- ASIC、SoC、FPGA、DSP 内核和 I/O 电压
