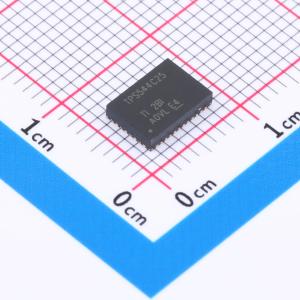

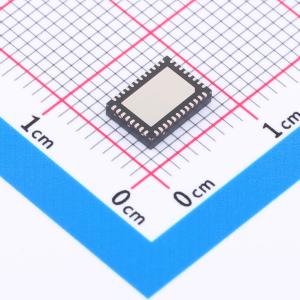

温馨提醒：图片仅供参考，商品以实物为准

TPS544C25RVFR

4.5V至18V、20A和30A SWIFT同步降压控制器（具有PMBus和频率同步功能）

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS544C25 具有 PMBus™和频率同步功能的 4.5V 至 18V、30A 同步 SWIFT™ 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS544C25RVFR
商品编号: C3189424
商品封装: LQFN-CLIP-40(7x5)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

TPS544x25 器件是采用 5mm×7mm 封装且符合 PMBus 1.2 规范的非隔离式直流/直流转换器，具有集成的 FET，能够在高频下运行并输出 20A 或 30A 的电流。集成式 NexFET 功率级和经优化的驱动器提供的高频、低损耗开关支持密度极高的电源解决方案。PMBus 接口通过 VOUT_COMMAND 支持 AVS 功能，同时支持灵活的转换器配置以及关键参数（包括输出电压、电流和可选的外部温度）监控功能。对故障状况的响应可设置为重新启动、锁存或忽略，具体取决于系统要求。

商品特性

符合 PMBus 1.2 标准的转换器：20A 和 30A
输入电压范围：4.5V 至 18V
输出电压范围：0.5V 至 5.5V
5mm×7mm LQFN 封装
单个散热焊盘
集成 5.5mΩ 和 2.0mΩ 堆叠 NexFET 功率级
用于通过 PMBus 进行自适应电压调节(AVS) 和裕量调节的 500mV 至 1500mV 基准电压，不低于 600mV 时的精度为 0.5%
无损低侧金属氧化物半导体场效应晶体管(MOSFET) 电流感测
具有输入前馈功能的电压模式控制
差分远程感应
单启动至预偏置输出
输出电压和输出电流报告
使用 2N3904 时的外部温度监视晶体管
可通过 PMBus 接口进行编程 VOUT_COMMAND 和 AVS VOUT 转换率
具有热补偿功能的过流保护
UVLO、软启动和软停止
PGOOD、OV、UV、OT 电平故障响应
接通和关闭延迟
热关断
引脚配置适用的开关频率：200kHz 至 1MHz
与外部时钟频率同步
封装兼容 20A、30A 转换器

应用领域

测试和测量仪器
以太网交换机、光交换机、路由器、基站
服务器
企业级存储固态硬盘(SSD)
高密度电源解决方案

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	500mV~5.5V
	输出电流	30A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
