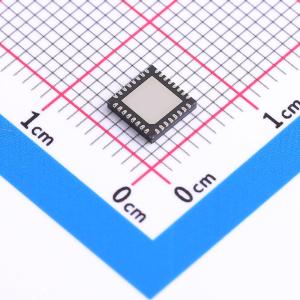

温馨提醒：图片仅供参考，商品以实物为准

LP8866SQRHBRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP8866S-Q1 具有 6 个 150mA 通道的汽车显示 LED 背光灯
品牌名称: TI(德州仪器)
商品型号: LP8866SQRHBRQ1
商品编号: C3189300
商品封装: VQFN-32(5x5)
包装方式: 编带
商品毛重: 0.129克(g)

商品参数

	属性	参数值
	调光	PWM；模拟
	特性	过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；短路保护(SCP)；欠压保护(UVP)
	拓扑结构	SEPIC；升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
	恒流精度	4%

商品概述

LP8866S-Q1 是一款具有升压控制器的汽车级高效 LED 驱动器。六个高精度电流阱支持根据使用的通道数自动调整相移。可通过 I²C 接口或 PWM 输入对 LED 亮度进行全局控制。升压控制器基于 LED 电流阱余量电压进行自适应输出电压控制。该特性可在所有条件下将升压电压调节到能够满足需要的最低水平，从而更大限度降低功耗。凭借宽范围可调频率，LP8866S-Q1 可避免 AM 无线电频段的干扰。 LP8866S-Q1 支持内置混合 PWM 调光和模拟电流调光，可降低 EMI、延长 LED 使用寿命并提高总光学效率。

商品特性

符合面向汽车应用的 AEC-Q100 标准
器件温度等级 1：– 40°C 至 +125°C，TA 器件 HBM ESD 分类等级 2，器件 CDM ESD 分类等级 C4B
输入电压工作范围：3V 至 48V
六个高精度电流阱
各电流阱直流电流高达 150mA
电流匹配度为 1%（典型值）
使用 152Hz LED 输出 PWM 频率时，调光比为 32000:1
使用 I2C 或 PWM 输入时，最高 16 位 LED 调光分辨率
可配置 8 个 LED 灯串
自动移相 PWM 调光
12 位模拟调光
最高 48V VOUT 升压或 SEPIC 直流/直流控制器
开关频率为 100kHz 至 2.2MHz
升压展频功能可降低 EMI
升压同步输入，可通过外部时钟设置升压开关频率
禁用升压时，输出电压自动放电
多种故障诊断功能

应用领域

汽车信息娱乐系统
汽车仪表组
智能车镜
抬头显示屏 (HUD)

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	3V~48V
	开关频率	100kHz~2.2MHz
	通道数	6
	输出电压	0V~48V
	输出电流	150mA
