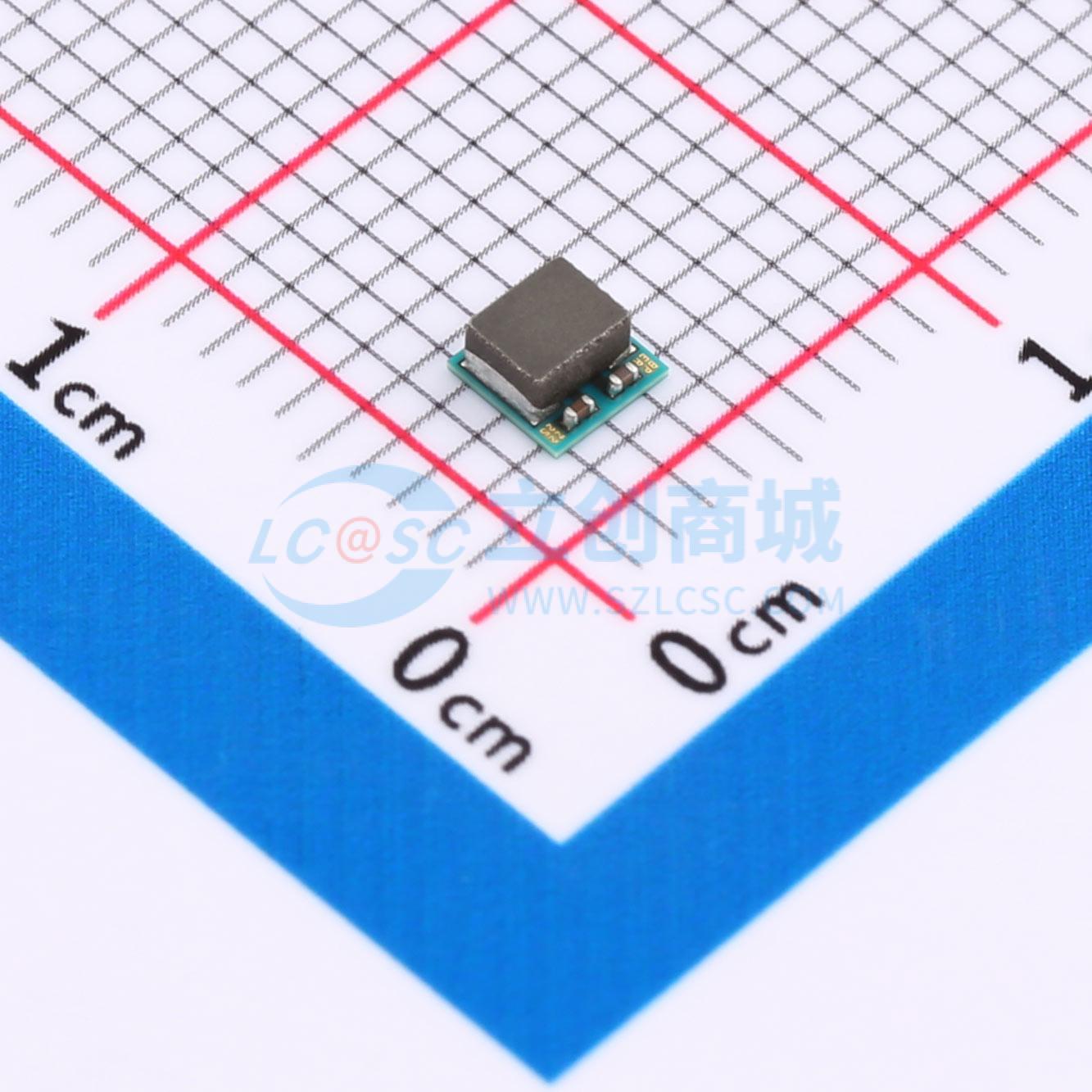

温馨提醒：图片仅供参考，商品以实物为准
MPM3632SGPQ-Z
集成电感的高频18V/3A DC-DC稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MPM3632S是一款同步整流降压型迷你模块稳压器，内置功率MOSFET、一个电感和两个电容。它提供了一种紧凑的解决方案，只需使用输入和输出电容，就能在较宽的输入电源范围内实现3A的连续输出电流，并具备出色的负载和线性调节能力。MPM3632S以2.2MHz的固定开关频率工作，采用恒定导通时间（COT）控制，可提供快速的负载瞬态响应
- 品牌名称
- MPS(芯源)
- 商品型号
- MPM3632SGPQ-Z
- 商品编号
- C3187564
- 商品封装
- ECLGA-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~18V | |
| 输出电压 | 800mV~5.2V | |
| 输出电流 | 3A | |
| 开关频率 | 2.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MPM3632S 是一款同步整流降压型迷你模块稳压器，内置功率 MOSFET、电感和两颗电容。它提供了一种紧凑的解决方案，仅需输入和输出电容，即可在宽输入电源范围内实现 3A 连续输出电流，并具备出色的负载和线性调整率。MPM3632S 采用固定 2.2MHz 开关频率和恒定导通时间（COT）控制，可提供快速的负载瞬态响应。 全面的保护功能包括输出过压保护、过流保护和热关断。 该器件消除了设计和制造风险，同时显著缩短了产品上市时间。 MPM3632S 采用节省空间的 EC LGA - 10（3mmx3mmx1.45mm）封装。
商品特性
- 4V 至 18V 宽工作输入范围
- 内部固定软启动时间
- 0.5% 精度输出电压
- 3A 连续输出电流
- 2.2MHz 开关频率
- 强制 CCM 模式
- 电源正常指示
- 打嗝式过流保护（Hiccup OCP）
- 输出过压保护
- 快速瞬态响应
- 采用 EC LGA - 10（3mmx3mmx1.45mm）封装
应用领域
- 服务器系统
- 医疗和成像设备
- 分布式电源系统
