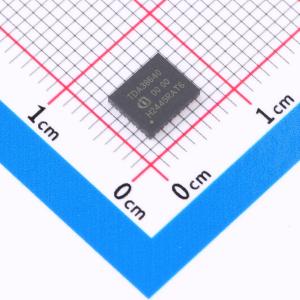

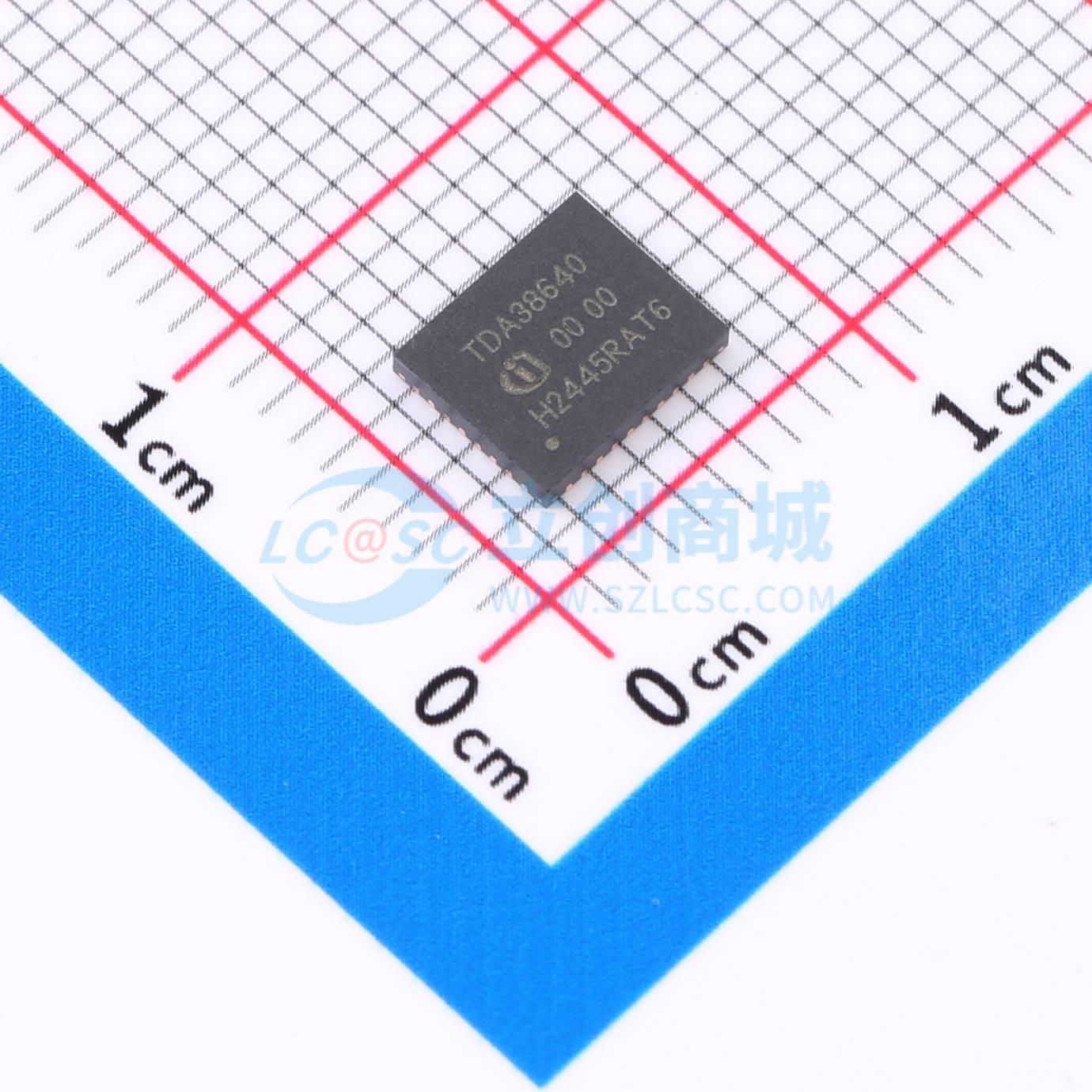

TDA386400000AUMA1

TDA38640是一款易于使用、高度集成且高效的直流-直流稳压器，具备英特尔SVID和I2C/PMBUs接口。该控制器采用英飞凌的快速恒定导通时间（COT）引擎，简化了设计工作，并实现了更快的瞬态响应。 板载PWM控制器和集成自举二极管的OptiMOS FET使TDA38640成为一种小尺寸解决方案，为可能需要SVID接口的低压大电流应用提供高效的电力传输。 TDA38640是一款多功能稳压器，工作时输入和输出电压范围宽，提供从400 kHz到2 MHz（不包括1600 kHz）的八种可编程开关频率，并通过PMBUs命令提供八种独特的可选电流限制。 它还具备重要的保护功能，如热补偿电流限制、过压和欠压保护以及热关断，以便在故障情况下提供所需的系统级安全保障。该器件支持可编程数字直流负载线，为客户提供了一个额外的工具来管理给定轨的瞬态。该器件支持12路差分输入电流检测（通过引脚VINSENP和VINSENM），无需外部接口电路（如pi-sense等），这简化了设计，降低了复杂度，并且使报告的电流更加一致和准确，因为它仅取决于内部IC电路，其中每个器件的参数都经过微调以满足规格要求。 可以使用英飞凌的XDP Designer图形用户界面轻松定义器件配置，并将其存储在片上存储器中。TDA38640提供广泛的过压保护（OVP）、欠压保护（UVP）、过流保护（OCP）、过温保护（OTP）和启动欠压锁定（Boot UVLO）故障保护。该控制器所需的外部组件尽可能少，从而简化了物料清单（BOM）。

• 单5 V至17 V应用，或通过外部Vcc实现3.0 V至17 V的宽输入电压范围
• 在SVID模式下，通过外部反馈电阻分压器实现0.25 V至3.04 V的输出电压范围
• 增强型快速COT引擎，使用陶瓷输出电容时稳定，无需外部补偿
• 可选的强制连续导通模式和二极管仿真，以提高轻载效率
• 可编程开关频率，从400 kHz到2 MHz，步进为200 kHz，不包括1600 kHz
• 通过SVID或PMBus命令实现可选软启动时间的单调启动和预偏置启动
• 热补偿内部过流保护，有八种可选设置
• I2C系统接口，用于报告温度、电压、电流和功率遥测数据
• 用户区的单图像多次编程（MTP）
• 无需任何外部组件的数字可编程负载线
• 支持12路输入电流检测，无需外部接口电路
• 工作温度：-40 ℃ < Tj < 125 ℃
• 小尺寸：5 mm x 6 mm PQFN
• 无铅、无卤，符合RoHS2标准（豁免条款7a）

• 服务器应用
• 存储应用
• 电信和数据通信应用分布式负载点电源架构
