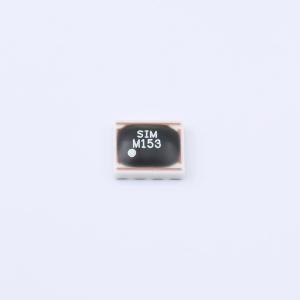

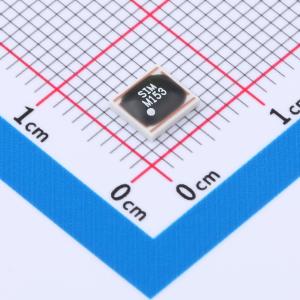

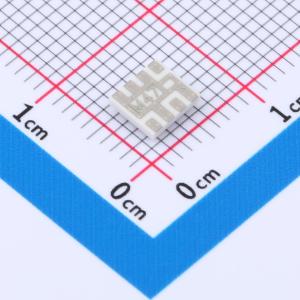

SIM-153MH+
陶瓷表面贴装宽带频率混频器，低转换损耗、高隔离度、小尺寸，可用作上下变频器
- 品牌名称
- Mini-Circuits
- 商品型号
- SIM-153MH+
- 商品编号
- C3176521
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF混频器 | |
| RF频率范围 | 3.2GHz~15GHz | |
| IF频率范围 | 0Hz~4GHz | |
| LO频率范围 | 3.2GHz~15GHz | |
| 通道数 | 1 | |
| P1dB | 7dBm | |
| IP3 | 22dBm | |
| 隔离度(L-R) | 38dB |
| 属性 | 参数值 | |
|---|---|---|
| 隔离度(L-I) | 28dB | |
| 增益/损耗 | 6.4dB | |
| 噪声系数 | - | |
| 工作电压 | - | |
| 工作电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品特性
- 宽带宽，3200 至 15000 MHz
- 低转换损耗，典型值 6.5 dB
- 高 L - R 隔离度，典型值 36 dB
- 出色的 IF 带宽，DC 至 4000 MHz
- LTCC 双平衡混频器
- 尺寸小，薄型，0.08"
- 可用作上变频器和下变频器
- 可水洗
- 受美国专利 7027795 保护
应用领域
- 卫星上变频器和下变频器
- 视线链路
- 联邦固定服务
- WIFI
- 蓝牙
- VSAT
- ISM
