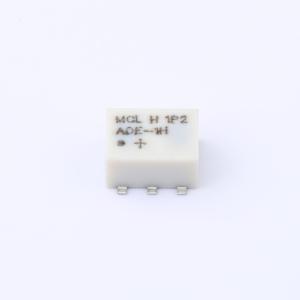

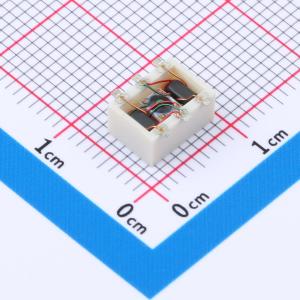

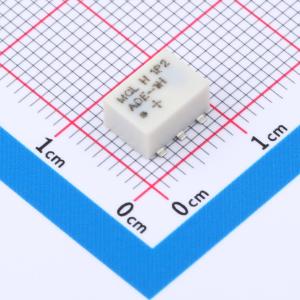

ADE-1H+
表面贴装式混频器，频率范围 0.5 至 500 MHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低转换损耗，典型值5.3 dB。 出色的L-R隔离度，典型值52 dB。 出色的IP3，典型值23 dBm。 可水清洗。 受美国专利6,133,525保护。应用：VHF/UHF接收器
- 品牌名称
- Mini-Circuits
- 商品型号
- ADE-1H+
- 商品编号
- C3176553
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 0.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF混频器 | |
| RF频率范围 | 500kHz~500MHz | |
| IF频率范围 | 0MHz~500MHz | |
| LO频率范围 | 500kHz~500MHz | |
| P1dB | 14dBm |
| 属性 | 参数值 | |
|---|---|---|
| IP3 | 23dBm | |
| 隔离度(L-R) | 65.8dB | |
| 隔离度(L-I) | 53.7dB | |
| 增益/损耗 | 5.3dB | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 低转换损耗，典型值 5.3 dB
- 出色的 L - R 隔离度，典型值 52 dB
- 出色的 IP3，典型值 23 dBm
- 可水洗
- 受美国专利 6,133,525 保护
应用领域
- VHF/UHF 接收器
