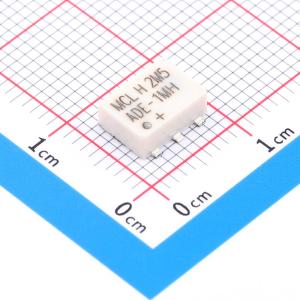

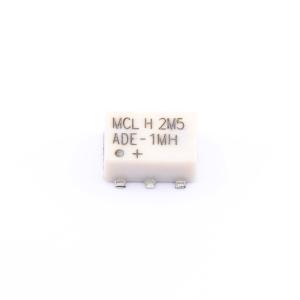

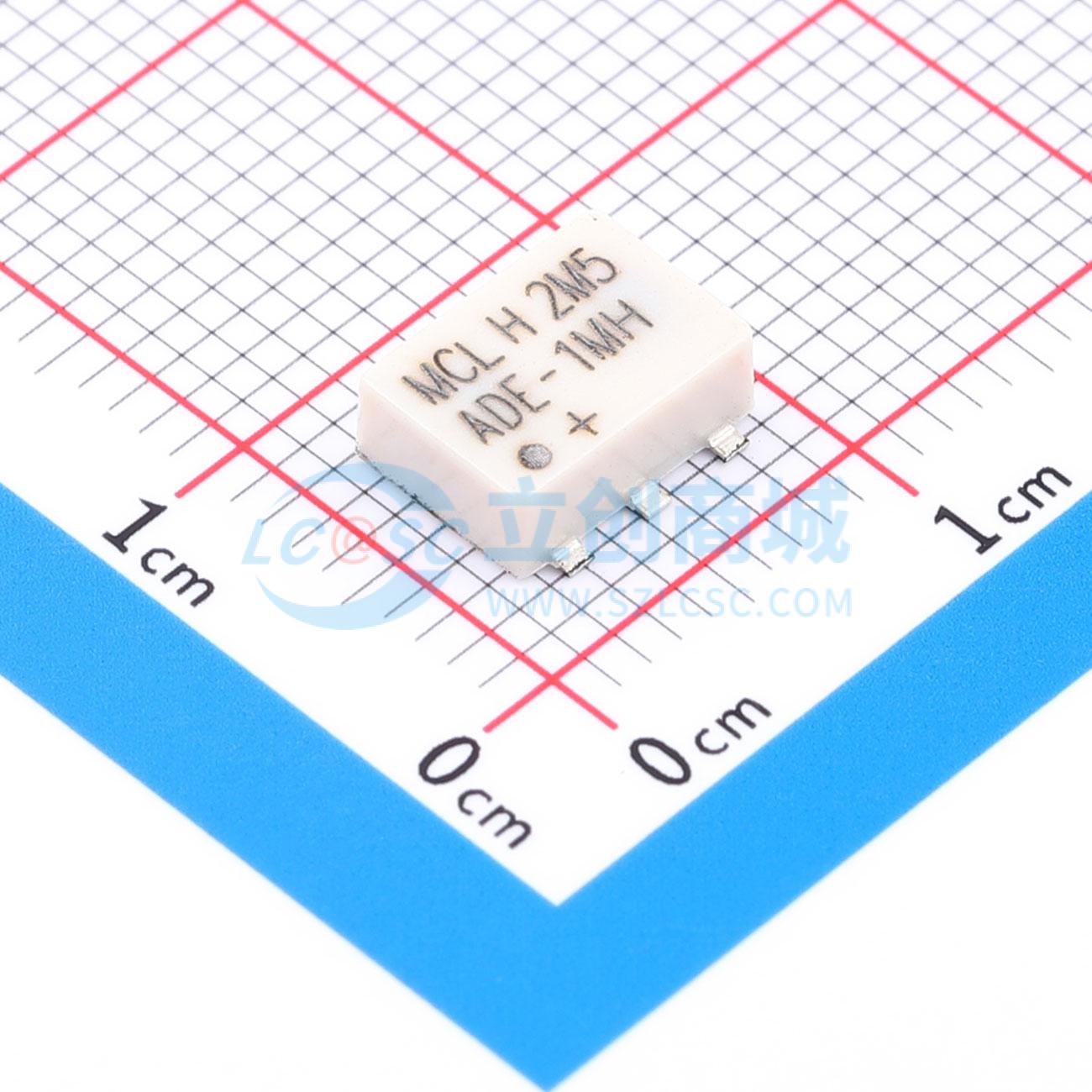

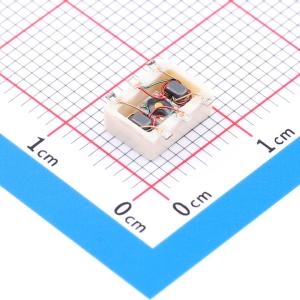

ADE-1MH+
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF混频器 | |
| RF频率范围 | 2MHz~500MHz | |
| IF频率范围 | 0Hz~500MHz | |
| LO频率范围 | 2MHz~500MHz | |
| 通道数 | 1 | |
| P1dB | 9dBm | |
| IP3 | 22dBm | |
| 隔离度(L-R) | 60dB |
| 属性 | 参数值 | |
|---|---|---|
| 隔离度(L-I) | 55dB | |
| 增益/损耗 | -5.2dB | |
| 噪声系数 | - | |
| 工作电压 | - | |
| 工作电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品特性
- 良好的本振-射频隔离度，典型值50 dB
- 良好的本振-中频隔离度，典型值45 dB
- 薄型封装
- 可进行水基清洗
- 受美国专利6,133,525保护
应用领域
- 蜂窝通信
- VHF/UHF接收机
