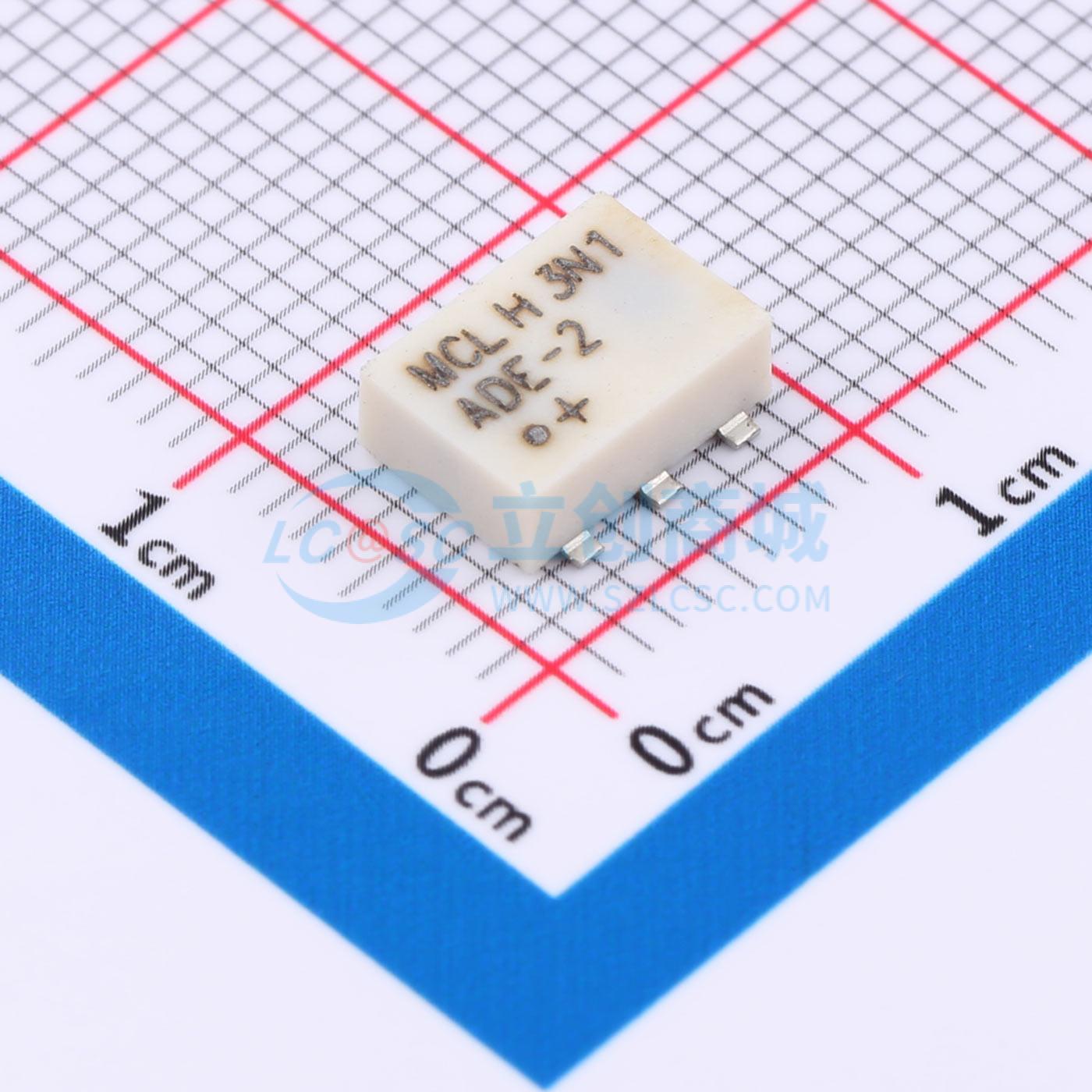

温馨提醒：图片仅供参考，商品以实物为准
ADE-2+
表面贴装频率混频器，7级（本振功率+7 dBm），5至1000MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该产品是一款表面贴装的射频混频器，适用于5到1000MHz的频率范围，具有良好的L-R隔离和低轮廓封装。
- 品牌名称
- Mini-Circuits
- 商品型号
- ADE-2+
- 商品编号
- C3176642
- 商品封装
- SMD-6P,7.9x5.6mm
- 包装方式
- 编带
- 商品毛重
- 0.304克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF混频器 | |
| RF频率范围 | 5MHz~1GHz | |
| IF频率范围 | 0MHz~1GHz | |
| LO频率范围 | 5MHz~1GHz | |
| P1dB | 1dBm | |
| IP3 | 20dBm |
| 属性 | 参数值 | |
|---|---|---|
| 隔离度(L-R) | 67.56dB | |
| 隔离度(L-I) | 56.62dB | |
| 增益/损耗 | 8dB；6.47dB | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品特性
- 出色的L-R隔离度，典型值47 dB
- 薄型封装
- 可水清洗
- 受美国专利6,133,525保护
应用领域
- 蜂窝通信
- 个人通信系统（PCS）
