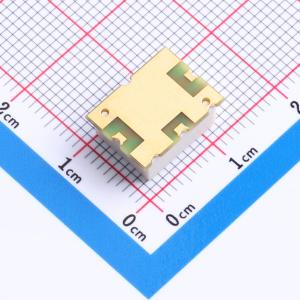

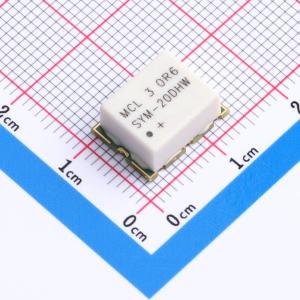

温馨提醒：图片仅供参考，商品以实物为准
SYM-20DHW+
高IP3、10至2000 MHz频率混频器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低转换损耗，典型值6.2 dB。 高IP3，典型值27 dBm。 宽带，10至2000 MHz。 出色的L-R隔离，典型值42 dB；L-I隔离，典型值40 dB。 三平衡混频器。应用：GPS。 UHF
- 品牌名称
- Mini-Circuits
- 商品型号
- SYM-20DHW+
- 商品编号
- C3176631
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 3.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF混频器 | |
| RF频率范围 | 10MHz~2GHz | |
| IF频率范围 | 10MHz~1.8GHz | |
| LO频率范围 | 10MHz~2GHz | |
| 通道数 | 1 | |
| P1dB | 14dBm | |
| IP3 | 27dBm | |
| 隔离度(L-R) | 42dB |
| 属性 | 参数值 | |
|---|---|---|
| 隔离度(L-I) | 40dB | |
| 增益/损耗 | -6.2dB | |
| 噪声系数 | - | |
| 工作电压 | - | |
| 工作电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品特性
- 低转换损耗，典型值6.2 dB
- 高三阶截点，典型值27 dBm
- 宽频带，10至2000 MHz
- 优异的L-R隔离度，典型值42 dB；以及L-I隔离度，典型值40 dB
- 三平衡混频器
应用领域
- 超高频
