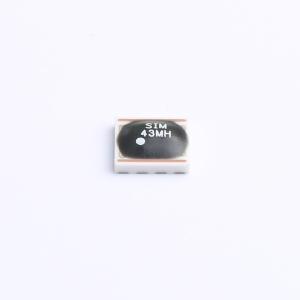

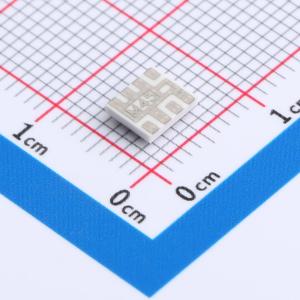

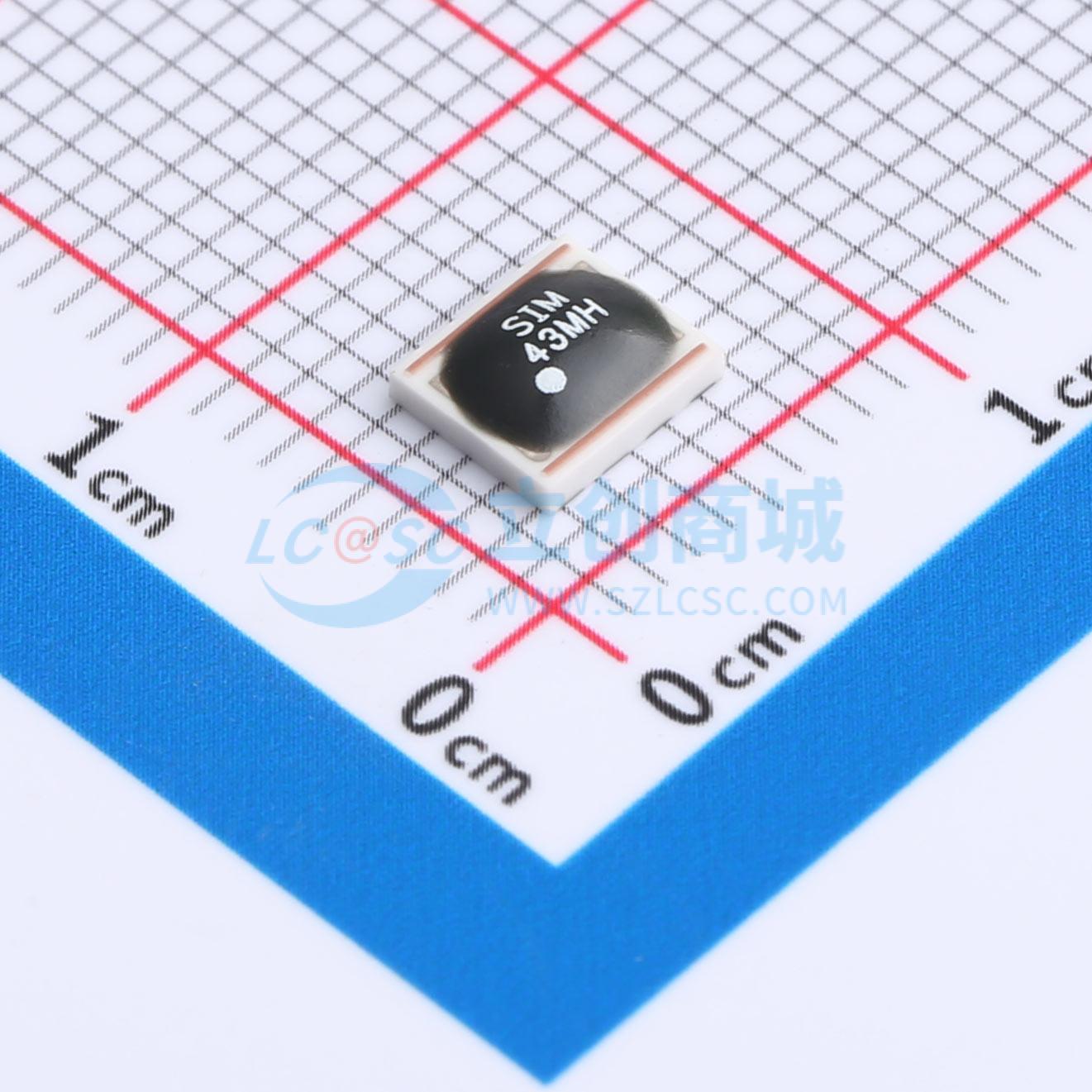

SIM-43MH+
宽频带陶瓷表面贴装混频器
- 描述
- 特性：宽带宽，824至4200 MHz。低转换损耗，典型值6.1 dB。出色的L-R隔离，35 dB驱动。LTCC双平衡混频器。尺寸小，薄型，0.08*。可用作上下变频器。应用：蜂窝与气象雷达。PCN
- 品牌名称
- Mini-Circuits
- 商品型号
- SIM-43MH+
- 商品编号
- C3176526
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF混频器 | |
| RF频率范围 | 824MHz~4.2GHz | |
| IF频率范围 | 0Hz~1.5GHz | |
| LO频率范围 | 824MHz~4.2GHz | |
| 通道数 | 1 | |
| P1dB | 9dBm | |
| IP3 | 22dBm | |
| 隔离度(L-R) | 37dB |
| 属性 | 参数值 | |
|---|---|---|
| 隔离度(L-I) | 24dB | |
| 增益/损耗 | 5.7dB | |
| 噪声系数 | - | |
| 工作电压 | - | |
| 工作电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品特性
- 宽带宽，824 to 4200 MHz
- 低转换损耗，6.1 dB typ.
- 出色的 L - R 隔离，35 dB 驱动
- LTCC 双平衡混频器
- 尺寸小，低剖面，0.08*
- 可用作上下变频器
- 可水洗
- 受美国专利 7,027,795 保护
应用领域
- 蜂窝与气象雷达
- PCN
- WCDMA
- WIFI
- 蓝牙
- VSAT
- ISM
