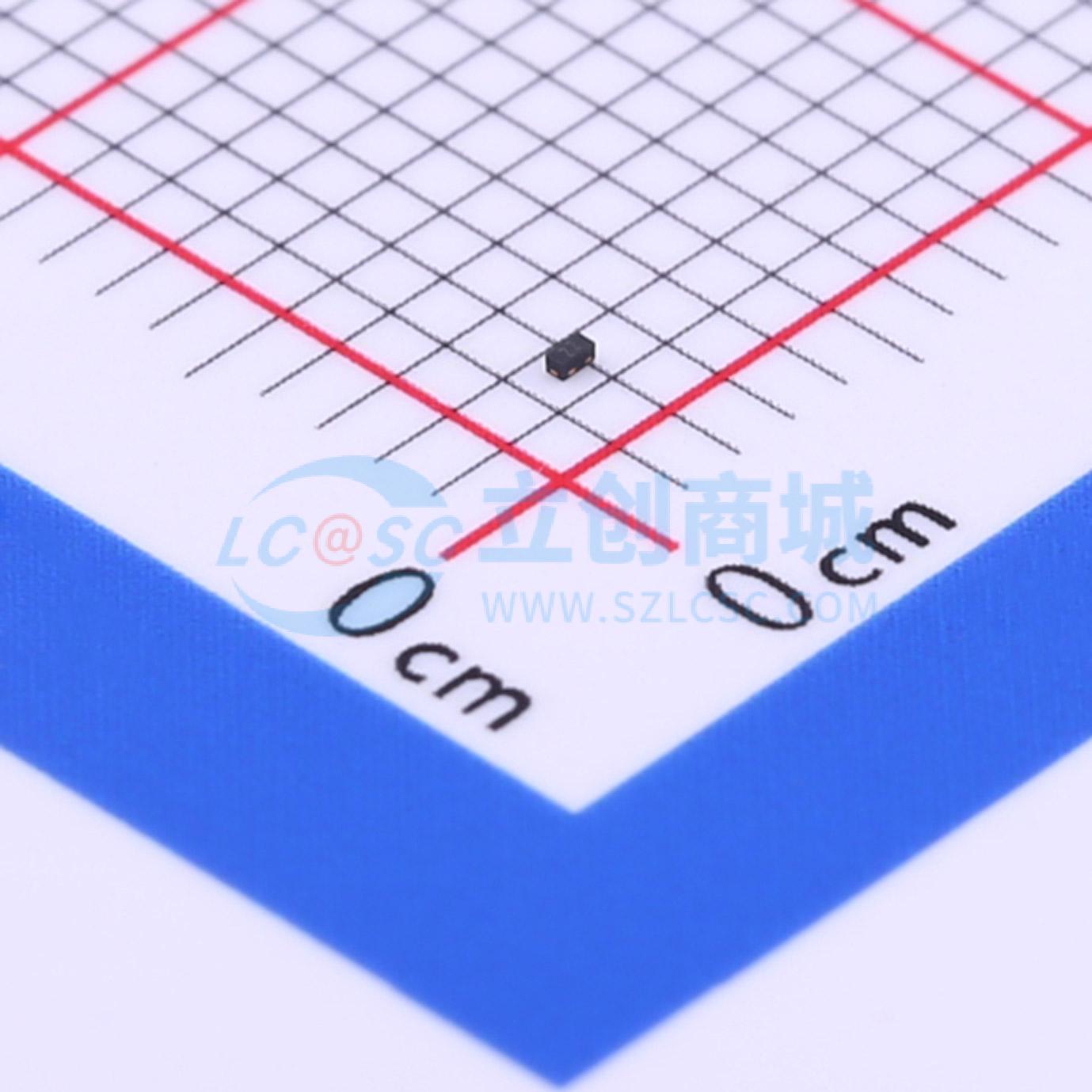

温馨提醒：图片仅供参考，商品以实物为准

AR0521P0

双向TVS 5V截止峰值脉冲电流：4A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AR0521P0是一款双向TVS二极管，采用领先的单片硅技术，具有快速响应时间和低ESD钳位电压，是保护电压敏感高速数据线的理想解决方案。AR0521P0具有超低电容，典型值为0.3 pF，符合IEC 61000 - 4 - 2（ESD）标准，空气放电±25 kV，接触放电±22 kV。它采用超小型0.6×0.3×0.3 mm无铅DFN封装。小尺寸、超低电容和高ESD浪涌保护特性，使AR0521P0成为保护手机、数字视频接口、HDMI、DVI、USB2.0、USB3.0等高速端口的理想选择。
品牌名称: Applied Power(应能微)
商品型号: AR0521P0
商品编号: C393848
商品封装: DFN0603-2
包装方式: 编带
商品毛重: 0.016克(g)

商品参数

商品概述

AR0521P0是一款双向瞬态电压抑制（TVS）二极管，采用领先的单片硅技术，响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感高速数据线的理想解决方案。该器件电容超低，典型值为0.3pF，符合IEC 61000 - 4 - 2（ESD）标准，空气放电±25kV，接触放电±22kV。它采用超小型0.6×0.3×0.3mm无铅DFN封装。尺寸小、电容超低且具备高ESD浪涌保护能力，使AR0521P0成为保护手机、数字视频接口、HDMI、DVI、USB2.0、USB3.0等高速端口的理想选择。

商品特性

超小封装：0.6×0.3×0.3mm
超低电容：典型值0.3pF
超低泄漏：纳安（nA）级
工作电压：5V
低钳位电压
双引脚无引线封装
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试
  - 空气放电：±25kV
  - 接触放电：±22kV
- IEC 61000 - 4 - 5（雷击）4A（8 / 20μs）

应用领域

手机及配件
显示端口
移动显示数字接口（MDDI）端口
USB端口
数字视频接口（DVI）
PCI Express和串行SATA端口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	12V
	峰值脉冲电流(Ipp)	4A@8/20us

	属性	参数值
	击穿电压	6.5V
	反向电流(Ir)	20nA
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.3pF
