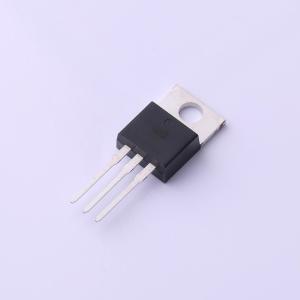

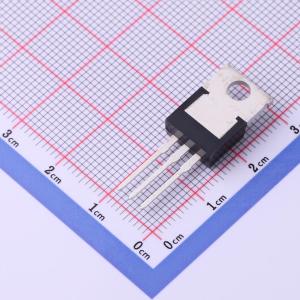

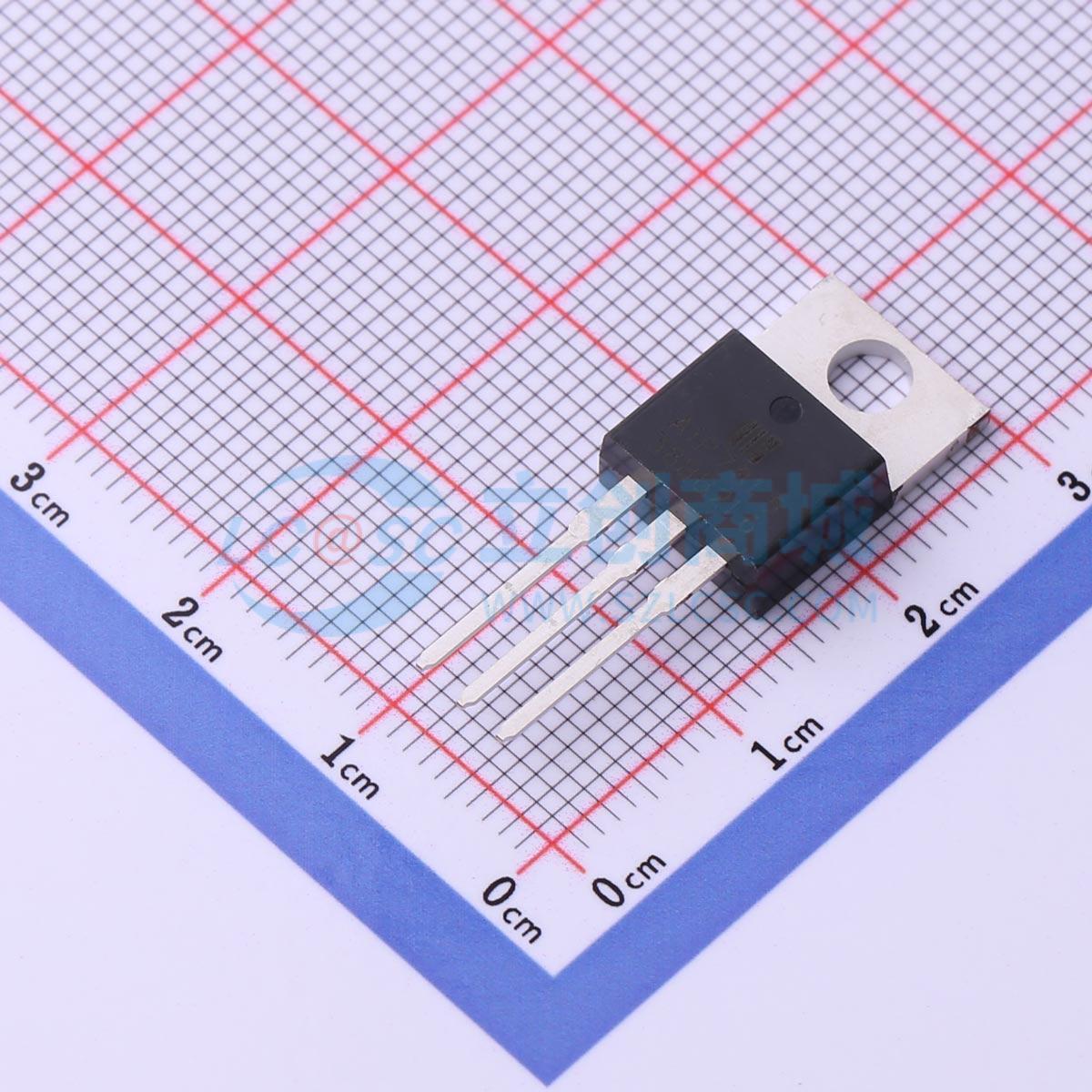

温馨提醒：图片仅供参考，商品以实物为准
AIP7815
输入35V 输出15V 1500mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AiP7805/08/09/12/15是一种三端正电源稳压电路，主要应用于各种电子设备中作固定输出电压源。该电路内部设有过热、过流及安全工作区补偿等功能，只要加上适当外接散热板以及适当的输入电压，输出电流可以大于1A。该电路不仅可以用作为固定输出电压源，如果配置上适当的外围元件，还可以输出所需的其它电压和电流。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AIP7815
- 商品编号
- C3151975
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.62克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 30V | |
| 输出电压 | 15V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 54dB@(120Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 2V@(1A) | |
| 静态电流(Iq) | 8mA | |
| 特性 | 过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
AiP7805/08/09/12/15是一种三端正电源稳压电路，主要应用于各种电子设备中作固定输出电压源。该电路内部设有过热、过流及安全工作区补偿等功能，只要加上适当外接散热板以及适当的输入电压，输出电流可以大于1A。该电路不仅可以用作为固定输出电压源，如果配置上适当的外围元件，还可以输出所需的其它电压和电流。
商品特性
- 输出电流：>1A
- 外接元件少，适用性强
- 内置过温、过流保护
- 内部设有输出晶体管安全区补偿
- 固定输出：5V/8V/9V/12V/15V
- 封装形式：TO - 220/TO - 263
应用领域
- 5V稳压输出
- 电压扩展应用线路
- 带短路保护功能的大电流稳压输出
