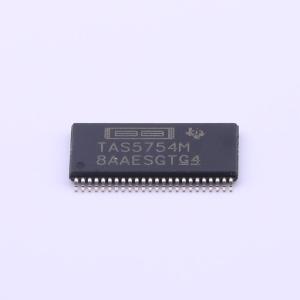

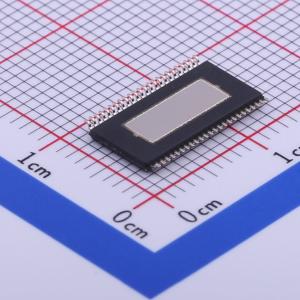

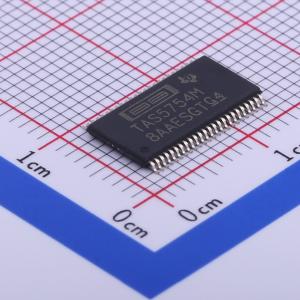

温馨提醒：图片仅供参考，商品以实物为准
TAS5754MDCAR
带HybridFlow处理功能的数字输入、闭环D类放大器
- 描述
- TAS5754M 40W 立体声、61W 单声道、4.5V 至 26.4V 电源电压、数字输入 D 类音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TAS5754MDCAR
- 商品编号
- C390083
- 商品封装
- HTSSOP-48-EP-6.1mm
- 包装方式
- 编带
- 商品毛重
- 0.406克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道；单声道 | |
| 输出功率 | 60Wx1@4Ω；40Wx2@4Ω | |
| 总谐波失真+噪声(THD+N) | 0.007% | |
| 静态电流(Iq) | - | |
| 信噪比 | 103dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 60dB | |
| 效率 | - | |
| 输入通道数 | - | |
| 功能特性 | 数字编程增益；内置音频处理 | |
| 工作电压 | 2.9V~3.63V | |
| 工作温度 | - |
商品概述
TAS5754M是一款带有集成音频处理器的高性能立体声数字输入闭环D类放大器，采用PurePath HybridFlow架构，采用带有混合信号技术积累的高性能数模转换器完成数模转换，仅需要两个电源，一个DVDD用于低压电路，一个PVDD用于高压电路，通过标准I2C通信的软件控制端口进行控制。同系列产品中，TAS5756M采用传统BD调制，可实现低失真特性，TAS5754M采用1SPW调制，可降低空载电流，仅失真略有升高。独特的HybridFlow架构允许系统设计师从多个可配置DSP程序中选择，适配常见音频终端设备，兼具全可编程器件的灵活性，以及下载速度快、使用便捷的特点。输出MOSFET的导通电阻rDS(on)为90 mΩ，平衡了热性能与器件成本，采用热增强型48引脚TSSOP封装，可在现代消费电子设备的高温环境下稳定工作。
商品特性
- 支持灵活的音频输入输出配置，支持I2S、TDM、LJ、RJ数字输入，支持8 kHz~192 kHz采样率，可支持立体声桥接负载或单声道并行桥接负载工作，支持3线数字音频接口，无需主时钟MCLK
- 采用高性能闭环架构，PVDD=12V、RSPK=8 Ω、SPK_GAIN=20dBV条件下，空闲通道噪声为62 μVrms(A加权)，1 W、1 kHz条件下THD+N为0.007，A加权信噪比为103（参考THD+N=1）
- 采用PurePath HybridFlow处理架构，内置多个可配置微型DSP程序，典型下载时间小于100 ms，内置先进音频处理算法
- 可通过I2C端口实现软件模式控制，配备两个地址选择引脚，最多可支持4个器件
- 具备完善的可靠性保护功能，包含时钟错误保护、直流保护、短路保护、过温保护以及过流保护
应用领域
- LCD/LED电视、多用途显示器
- 条形音箱、对接底座、PC音频设备
- 无线低音炮、蓝牙有源扬声器
