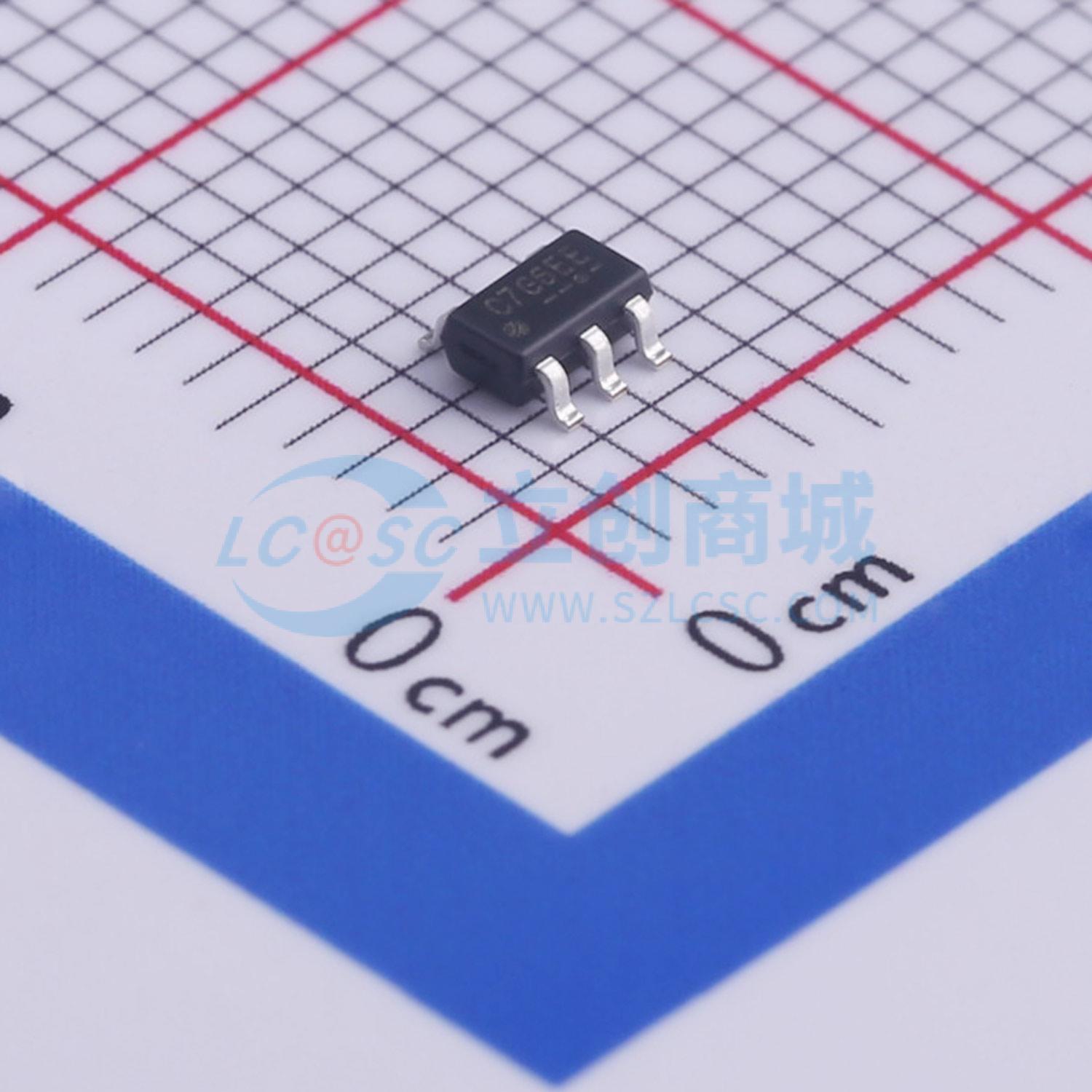

温馨提醒：图片仅供参考，商品以实物为准
FP6166S5CTR
ADJ 输入5.5V 输出1V~5.5V 600mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FP6166是一款低压差、低噪声、高电源抑制比（PSRR）且静态电流极低的正线性稳压器。FP6166能够提供600mA的输出电流，其压差约为890mV，专为电池供电系统或便携式无线设备（如手机）进行了优化。该器件的关断功能可通过外部信号实现远程控制，以决定FP6166的开关状态，在关断模式下，其功耗低于0.1µA
- 品牌名称
- FITIPOWER(天钰)
- 商品型号
- FP6166S5CTR
- 商品编号
- C389166
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
- 立创商城设计参考
- LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1V~5.5V | |
| 输出电流 | 600mA | |
| 电源纹波抑制比(PSRR) | 70dB@(10kHz) | |
| 压差 | 890mV@(600mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 45uA | |
| 噪声 | 30uVrms | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
FP6166是一款低压差、低噪声、高电源抑制比（PSRR）且静态电流极低的正线性稳压器。FP6166能够提供600mA的输出电流，压差约为890mV，专为电池供电系统或便携式无线设备（如手机）进行了优化。关机功能可通过外部信号实现远程控制，以决定FP6166的开关状态，关机模式下功耗低于0.1µA。 FP6166稳压器使用低至1µF的输出电容即可稳定工作。除了限流保护，FP6166还具备片上热关断功能，可在环境温度超过最大结温时，为过载或其他情况提供保护。 FP6166输出电压精度高达±2%，采用薄型、节省空间的SOT - 23 - 5和SOP - 8封装。
商品特性
- 600mA电流时，压差低至890mV
- 输出噪声低至30µVrms
- 保证输出电流达600mA
- 可调模式下，输出电压范围为1V至5.5V - Vdrop
- 静态电流极低，仅45µA
- 输出电压精度最高达±2%
- 线路/负载瞬态响应迅速
- 热关断保护
- 限流保护
- 采用低等效串联电阻（ESR）陶瓷电容确保输出稳定
- 微型封装：SOT - 23 - 5和SOP - 8
- 符合RoHS标准
应用领域
- 手机
- 笔记本电脑、上网本和平板电脑
- 数码相机（DSC）
- 便携式信息设备
- 电池供电系统
