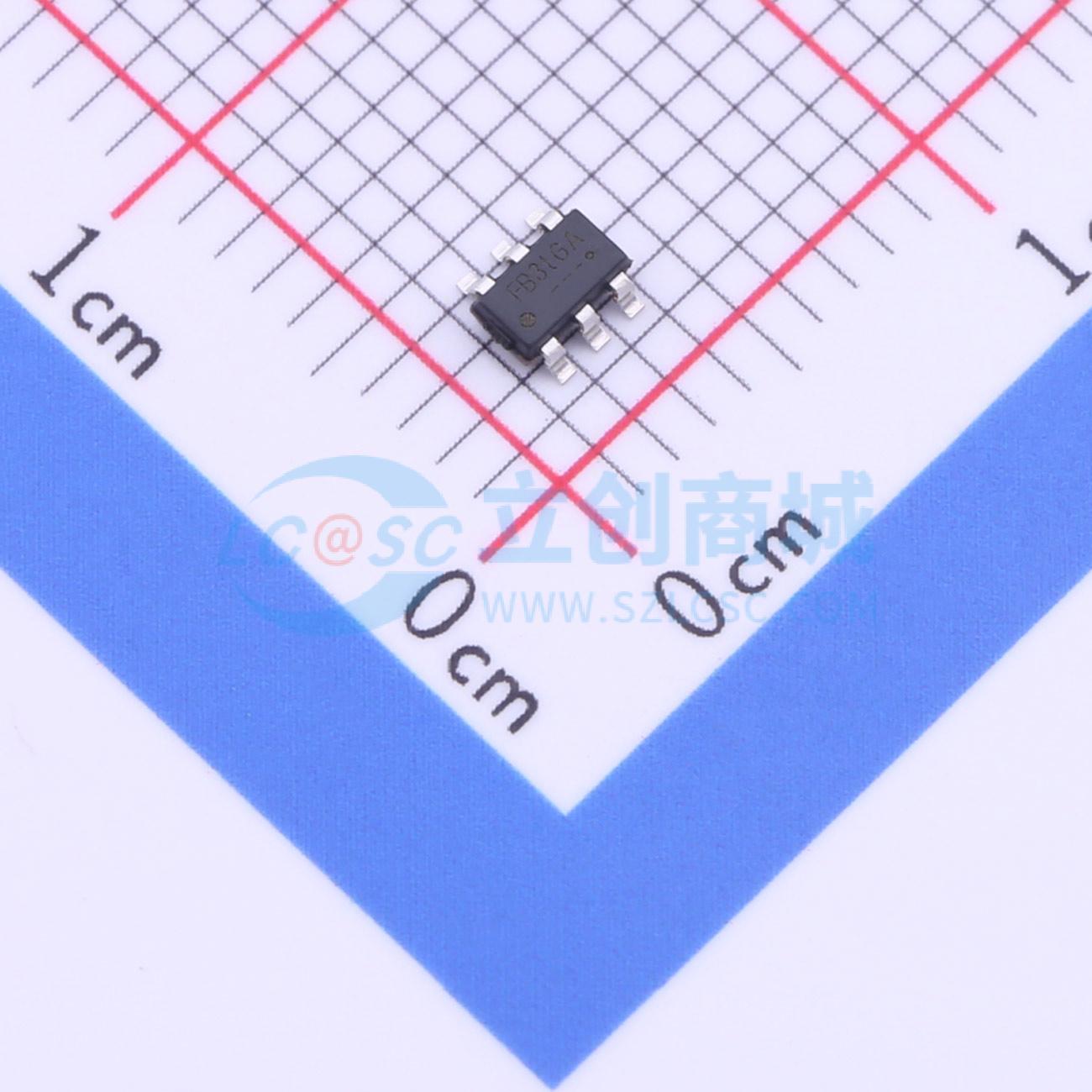

温馨提醒：图片仅供参考，商品以实物为准
FP6714S6CTR
高效率1-2节电池升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FP6714是一款高效率、固定频率、同步整流的电流模式PWM升压DC/DC转换器。它可以在单节或多节电池（NiCd、NiMH或碱性电池）下工作,启动电压低至0.85V,输出电压可通过外部电阻分压器调整,范围为1.8V到3.8V。该转换器具有自动进入PSM模式的功能,以提高轻载效率,关断电流仅为1μA。
- 品牌名称
- FITIPOWER(天钰)
- 商品型号
- FP6714S6CTR
- 商品编号
- C389170
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | - | |
| 输出电压 | 1.8V~3.8V | |
| 输出电流 | - | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 25uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
FP6714是一款高效、固定频率为1.0MHz的电流模式PWM升压型DC/DC转换器，可由单节/双节镍镉、镍氢或碱性电池供电，输入电压可低至1V以下。该转换器的输出电压可通过外部电阻分压器在1.8V至最高3.8V之间进行调节。此外，该转换器集成了一个0.25Ω的N沟道MOSFET开关和一个0.35Ω的P沟道同步整流器，因此无需外部肖特基二极管，效率可接近94%。 该转换器基于固定频率、电流模式的脉宽调制（PWM）控制器，在轻载时会自动进入PSM模式，此模式下静态电流仅为25μA。 当转换器进入不连续模式时，内部抗振铃开关可减少干扰和辐射电磁能量。FP6714采用节省空间的SOT - 23 - 6和TSOT - 23 - 6封装，适用于便携式应用。
商品特性
- 同步整流：效率达94%
- 极低启动电压：0.85V
- 自动切换至PSM模式，提高轻载效率
- 电感两端集成内部抗振铃开关
- 1.0MHz固定频率工作
- 极低关断电流：1μA
- 小型SOT - 23 - 6和TSOT - 23 - 6封装
- 符合RoHS标准
应用领域
- 手持仪器
- 无绳电话
- 无线手持设备
- GPS接收器
- MP3
