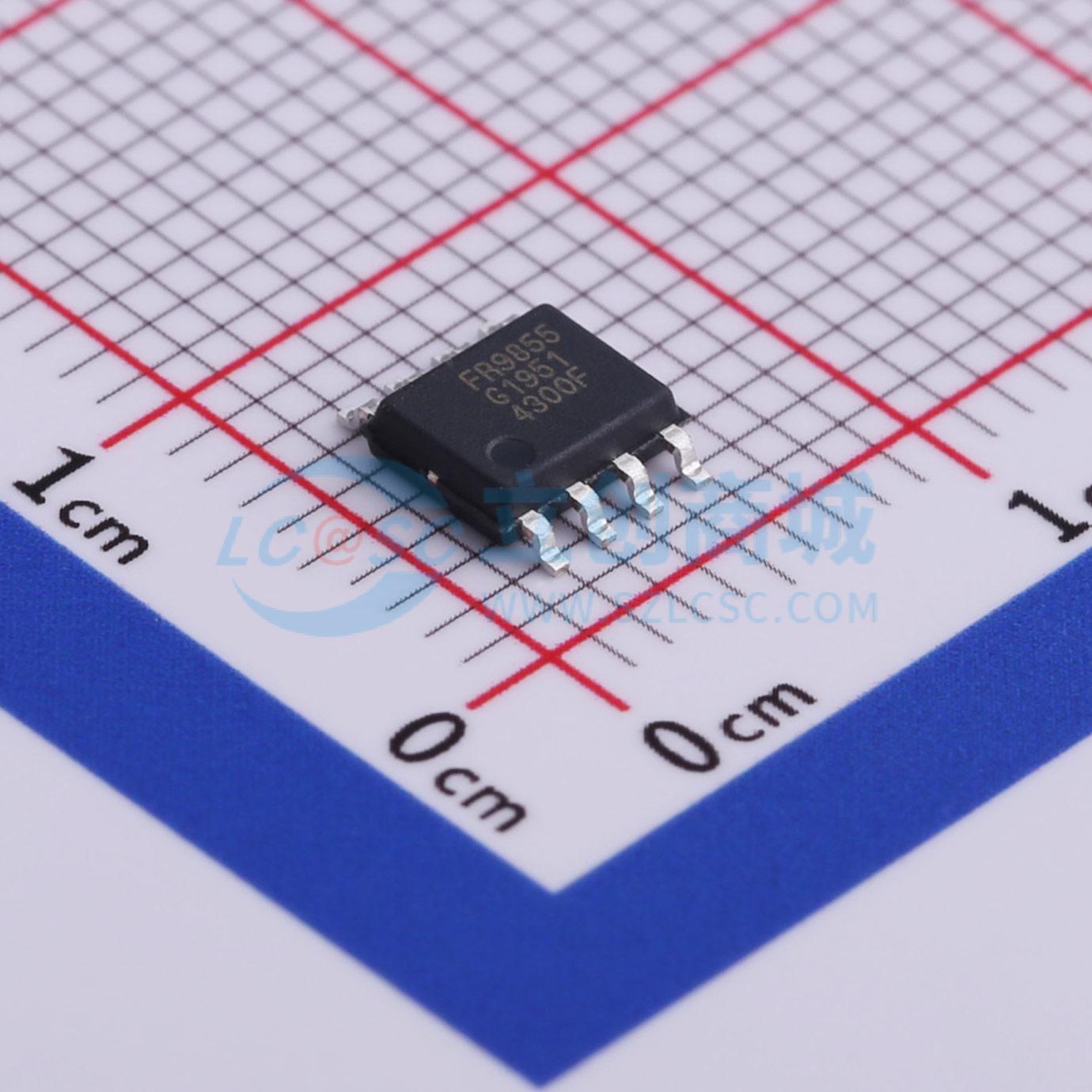

温馨提醒：图片仅供参考，商品以实物为准
FR9855SP
18V, 5.5A 同步降压 DC/DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FR9855是一款同步降压DC/DC转换器,采用快速恒定导通时间（FCOT）模式控制,提供4.5V至18V的输入电压范围和5.5A的连续负载电流。输出电压范围为0.765V至8V,具有低Rds(on)集成功率MOSFET,支持轻载时的节能模式,具备多种保护功能。
- 品牌名称
- FITIPOWER(天钰)
- 商品型号
- FR9855SP
- 商品编号
- C389169
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 765mV~8V | |
| 输出电流 | 5.5A | |
| 开关频率 | 630kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品特性
- 低RDS(ON)集成功率MOSFET (70mΩ/38mΩ)
- 宽输入电压范围：4.5V至18V
- 输出电压范围：0.765V至8V
- 5.5A输出电流
- FCOT模式实现快速瞬态响应
- 伪630kHz频率
- 电源良好功能（仅适用于FR9855SP）
- 输入欠压锁定
- 可调软启动功能
- 逐周期电流限制
- 打嗝式短路保护
- 带自动恢复的过温保护
- SOP - 8外露焊盘和TDFN - 10(3mmx3mm)封装
应用领域
- STB (Set - Top - Box)
- LCD显示
- TV
- 分布式电源系统
- 网络
- XDSL调制解调器
