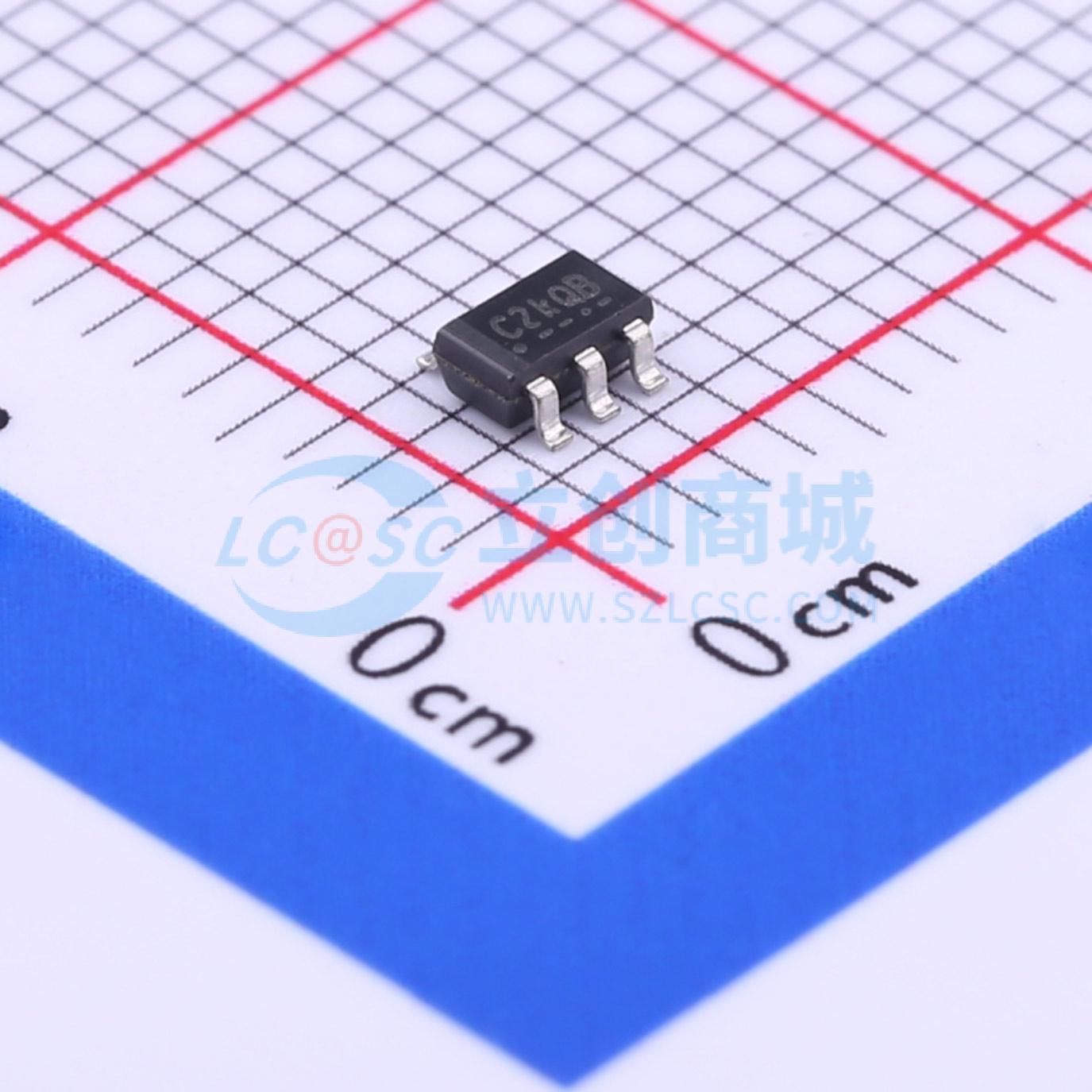

温馨提醒：图片仅供参考，商品以实物为准
FP6770S6PTR
低噪声，直流/直流电荷泵稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FP6770是一款低噪声DC/DC电荷泵稳压器，可在2.7V至4.5V的输入电压下产生稳压输出。外部元件数量少（一个飞跨电容以及VIN和VOUT端的两个小旁路电容），使FP6770非常适合小型电池供电应用。FP6770以恒定频率模式作为开关电容电压倍增器工作，以产生稳压输出，并降低输出和输入纹波
- 品牌名称
- FITIPOWER(天钰)
- 商品型号
- FP6770S6PTR
- 商品编号
- C389168
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压(Vin) | 2.7V~4.5V | |
| 静态电流(Iq) | 4.5mA | |
| 能量效率 | 90% | |
| 开关频率 | 2MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 功能类型 | 升压 | |
| 输出电压(Vout) | 4.8V~5.2V | |
| 输出电流(Iout) | 170mA |
商品概述
FP6770是一款低噪声DC/DC电荷泵稳压器，可在2.7V至4.5V的输入电压下产生稳压输出。外部元件数量少（一个飞跨电容以及VIN和VOUT端的两个小旁路电容），使FP6770非常适合小型电池供电应用。 FP6770以恒定频率模式作为开关电容电压倍增器工作，以产生稳压输出，并降低输出和输入纹波。FP6770具备短路保护和热关断功能。 FP6770提供节省空间的SOT - 23 - 6、TSOT - 23 - 6和TDFN - 6封装。
商品特性
- 低噪声恒定频率工作
- 输出电流：当VIN = 3.2V时，最小为170mA
- 提供SOT - 23 - 6、TSOT - 23 - 6和TDFN - 6封装
- 2MHz开关频率
- 固定5V ±4%输出
- VIN范围：2.7V至4.5V
- 无需电感
- 低关断电流：< 1μA
应用领域
- 白光LED背光
- 锂离子电池备用电源
- 智能卡读卡器
- 本地3V至5V转换
- PCMCIA本地5V电源
