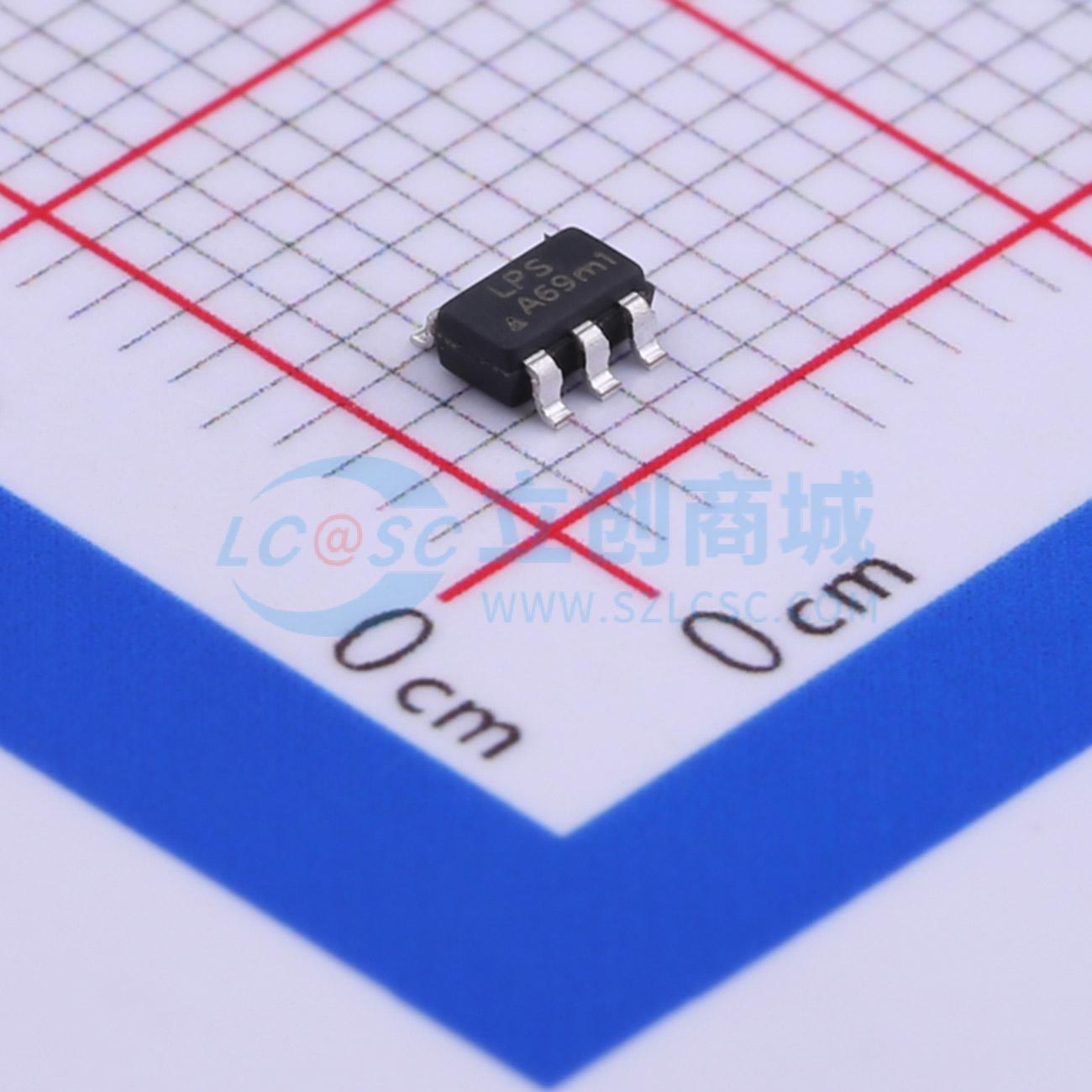

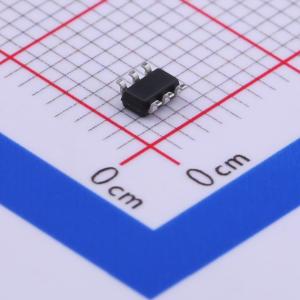

温馨提醒：图片仅供参考，商品以实物为准
LP6460AB6F
停产 600KHz 16V/2A 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP6460A 是一款高效率的同步降压转换器,支持 3.5V 至 16V 的输入电压范围,最大输出电流为 2A。该转换器集成了主开关和同步整流器,无需外部肖特基二极管,适用于便携设备的电源管理。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP6460AB6F
- 商品编号
- C387629
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 输出类型 | 可调 | |
| 工作电压 | 3.5V~16V | |
| 输出电压 | 600mV~12V | |
| 输出电流 | - | |
| 开关频率 | 600kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 900uA | |
| 开关管(内置/外置) | 内置 |
商品概述
LP6460A 包含一个独立的 600KHz 恒定频率、电流模式 PWM 降压转换器。该转换器集成了一个主开关和一个同步整流器，无需外部肖特基二极管即可实现高效率。LP6460A 非常适合为使用两节锂离子（Li+）电池供电的便携式设备供电。该转换器可在 3.5V 至 16V 的输入电压下提供 2000mA 的负载电流。输出电压可低至 0.6V 进行调节。 LP6460A 采用 SOT23 - 6 封装，工作温度范围为 - 40℃ 至 85℃。 LP6460A 是一款高输出电流的单片开关模式降压 DC - DC 转换器。该器件以固定的 600KHz 开关频率工作，并采用斜率补偿电流模式架构。这款降压 DC - DC 转换器在 3.5V 至 16V 的输入电压范围内可提供高达 2A 的输出电流。它可减小外部元件尺寸，并在重载范围内优化效率。集成的斜率补偿使该器件在更宽的电感值范围内保持稳定，因此可以使用具有较低直流电阻（DCR）的较小电感值（2.2μH 至 10μH）来实现更高的效率。该器件可通过外部反馈编程为 0.6V 至 12V 范围内的任意电压。它使用内部 MOSFET 实现高效率，并通过使用 0.6V 的内部参考电压来产生非常低的输出电压。在降压状态下，转换器占空比增加到 95%，输出电压跟踪输入电压减去 P 沟道高端 MOSFET 的低导通电阻（RDS(ON)）压降和电感的直流电阻压降。内部误差放大器 GP3en 和补偿电路提供出色的瞬态响应、负载和线性调节。
商品特性
- 输入电压范围：3.5V 至 16V
- 输出电压范围：0.6V 至 12V
- 通道负载电流：2000mA
- 效率高达 96%
- 关断电流 <6μA
- 开关频率 600KHz
- 短路保护
- 热故障保护
- SOT23 - 6 封装
- 符合 RoHS 标准且 100% 无铅
应用领域
- 便携式媒体播放器
- 蜂窝和智能手机、PDA/DSC
- GPS 应用
