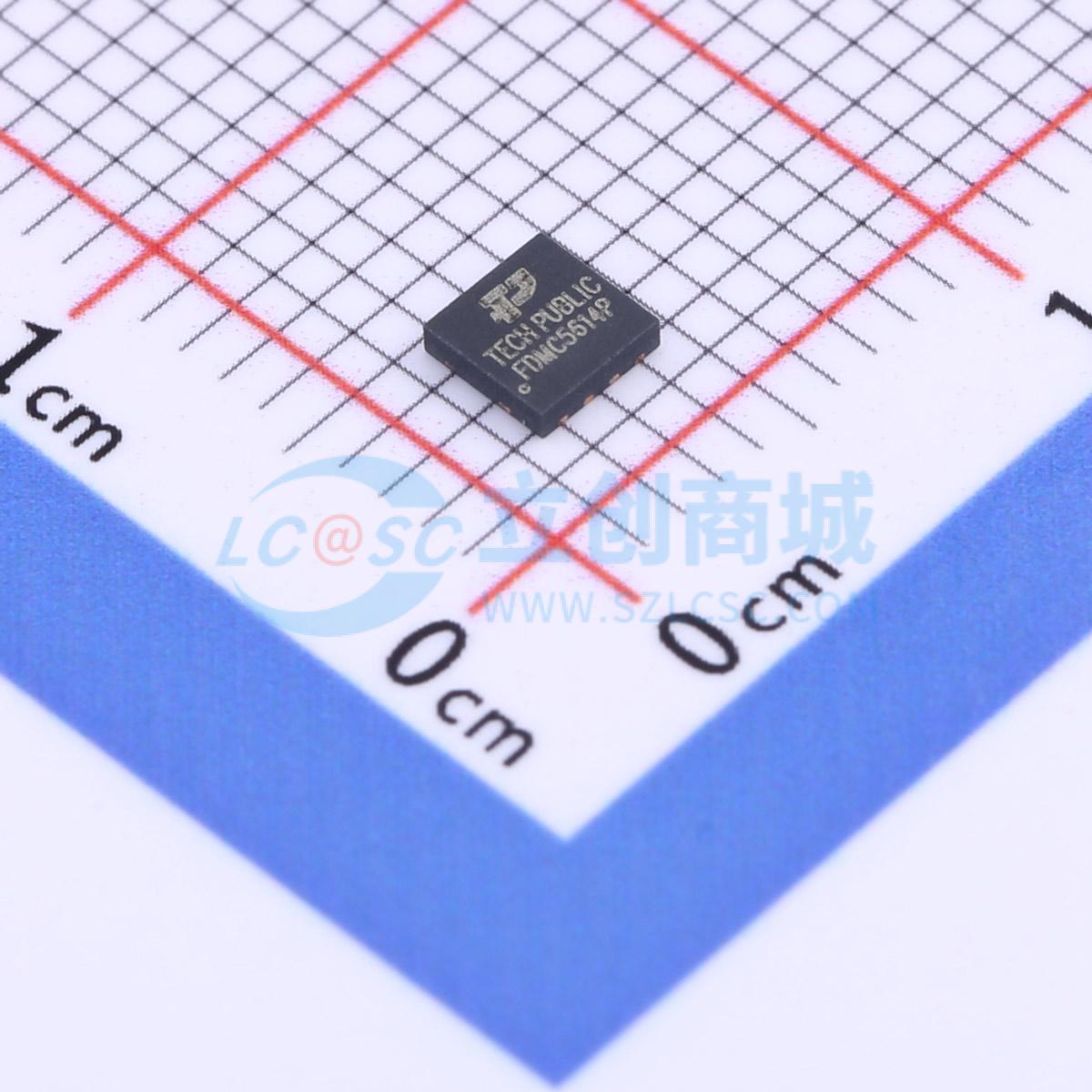

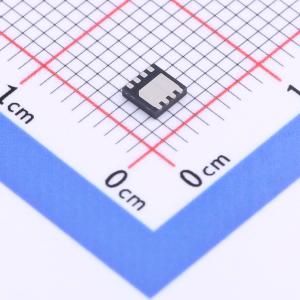

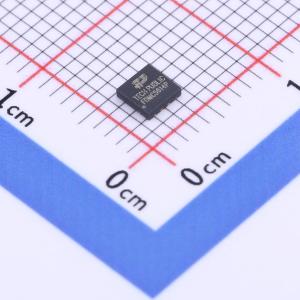

温馨提醒：图片仅供参考，商品以实物为准
FDMC5614P
耐压:60V 电流:13A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS = -60V，ID = -13A。 RDS(ON) < -100mΩ @ VGS = 10V。 RDS(ON) < -140mΩ @ VGS = 4.5V。应用：负载/电源开关。 接口
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- FDMC5614P
- 商品编号
- C3040611
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.094克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 140mΩ@4.5V | |
| 耗散功率(Pd) | 25W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 20nC@10V | |
| 输入电容(Ciss) | 1nF | |
| 反向传输电容(Crss) | 42pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 50pF |
商品特性
- 漏源电压(VDS)= -60 V,漏极电流(ID)= -13 A
- 栅源电压(VGS)= 10 V时,导通电阻(RDS(ON))< -100 mΩ
- 栅源电压(VGS)= 4.5 V时,导通电阻(RDS(ON))< -140 mΩ
应用领域
- 负载/电源开关
- 接口开关
- 逻辑电平转换
