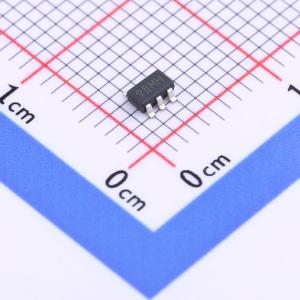

MCP1802T-5002I/OT

300mA、高电源抑制比、低静态电流的低压差线性稳压器（LDO）

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MCP1802 是一系列 CMOS 低压差（LDO）稳压器，能够提供高达 150 mA 的电流，而静态电流仅为 25 μA（典型值）。其输入工作范围为 2.0 V 至 10.0 V，非常适合由两节至六节原电池供电的应用、9V 碱性电池供电的应用，以及由一节或两节锂离子电池供电的应用。MCP1802 仅需 200 mV（典型值）的输入输出电压差（V_OUT = 3.3 V）即可提供 100 mA 的电流
品牌名称: TECH PUBLIC(台舟)
商品型号: MCP1802T-5002I/OT
商品编号: C3040618
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

商品概述

MCP1802 是一系列 CMOS 低压差 (LDO) 稳压器，能够提供高达 150 mA 的电流，而静态电流仅为 25 μA（典型值）。输入工作范围为 2.0V 至 10.0V，使其成为两节至六节原电池供电应用、9V 碱性电池以及一节或两节锂离子电池供电应用的理想选择。 MCP1802 仅需 200 mV（典型值）的输入输出电压差（V_OUT = 3.3V）即可提供 100 mA 的电流。在 +25°C 时，MCP1802 的输出电压容差典型值为 ±0.4%，最大值为 ±2%。在 +25°C 时，线性调整率典型值为 ±0.01%。 LDO 输出在输出电容最小为 1 μF 时保持稳定。陶瓷、钽或铝电解电容器均可用于输入和输出。带电流折返的过流限制功能提供短路保护。关断 (SHDN) 功能可使输出启用或禁用。禁用时，MCP1802 的电流消耗仅为 0.01 μA（典型值）。 MCP1801 采用 SOT-23-5 封装。

商品特性

CMOS 低功耗
压差：30mA 时为 60mV，100mA 时为 200mV
最大输出电流：300mA
高精度：1.2V~1.95V 时为 ±3%，2.0V~6.00V 时为 ±2%
输出电压范围：1.5V~6.0V
与低 ESR 电容器兼容
输出电压选项：1.2V、1.8V、2.5V、3.3V、5.0V
封装：SOT23-5

应用领域

手机
无绳电话
相机、录像机
便携式游戏设备
便携式 AV 设备
参考电压
电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	10V
	输出电压	5V
	输出电流	300mA
	电源纹波抑制比(PSRR)	70dB@(10kHz)

	属性	参数值
	压差	200mV@(100mA)
	静态电流(Iq)	25uA
	特性	短路保护；带使能
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
