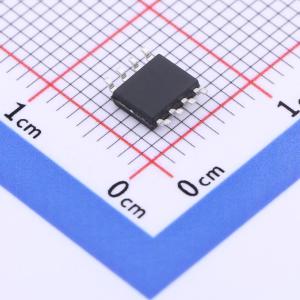

温馨提醒：图片仅供参考，商品以实物为准
TPM60V7NBS8
2个N沟道 耐压:60V 电流:9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS = 60V，ID = 6A。 RDS(ON) < 35mΩ @ VGS = 10V。 RDS(ON) < 45mΩ @ VGS = 4.5V。应用：负载/电源开关。 接口
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM60V7NBS8
- 商品编号
- C3040633
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.342克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 9A | |
| 导通电阻(RDS(on)) | 45mΩ@4.5V | |
| 耗散功率(Pd) | 2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 22nC@30V | |
| 输入电容(Ciss) | 979pF | |
| 反向传输电容(Crss) | 100pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 漏源电压(VDS) = 60V,漏极电流(ID) = 6A
- 当栅源电压(VGS) = 10V 时,导通电阻(RDS(ON)) < 35 mΩ
- 当栅源电压(VGS) = 4.5V 时,导通电阻(RDS(ON)) < 45 mΩ
应用领域
- 负载/电源开关
- 接口开关
- 逻辑电平转换
