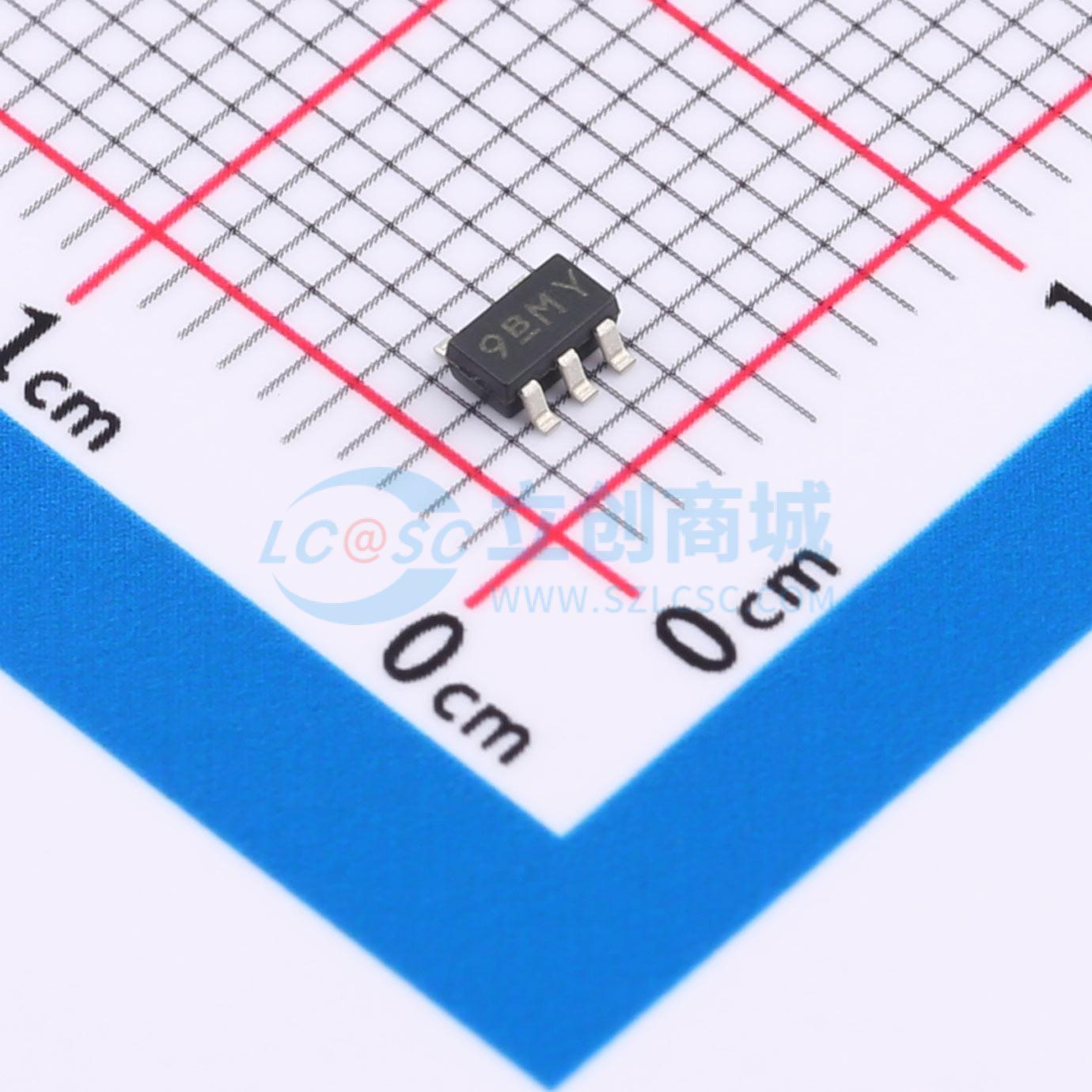

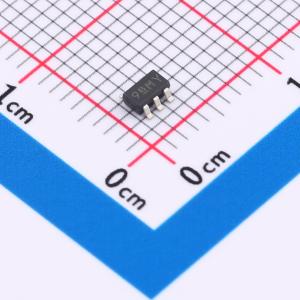

温馨提醒：图片仅供参考，商品以实物为准
MCP1801T-5002I/OT
150mA、高电源抑制比、低静态电流的LDO
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCP1801 是一系列 CMOS 低压差（LDO）电压调节器，能够提供高达 150 mA 的电流，同时仅消耗 25 μA 的静态电流（典型值）。其输入工作范围规定为 2.0 V 至 10.0 V，使其成为两节至六节原电池供电应用、9V 碱性电池以及一节或两节锂离子电池供电应用的理想选择。MCP1801 仅需 200 mV（典型值）的输入输出电压差（V_OUT = 3.3V）即可提供 100 mA 的电流
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- MCP1801T-5002I/OT
- 商品编号
- C3040616
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.038167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 10V | |
| 输出电压 | 5V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 70dB@(10kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | - | |
| 静态电流(Iq) | 25uA | |
| 特性 | 过流保护；短路保护；带使能 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
MCP1801是一系列CMOS低压差（LDO）稳压器，能够提供高达150 mA的电流，同时仅消耗25 μA的静态电流（典型值）。输入工作范围规定为2.0 V至10.0 V，使其成为两节至六节原电池供电应用、9V碱性电池以及一节或两节锂离子电池供电应用的理想选择。 MCP1801在输入输出电压差仅为200 mV（典型值）的情况下能够提供100 mA的电流（V_OUT = 3.3 V）。MCP1801在+25°C时的输出电压容差典型值为±0.4%，最大值为±2%。在+25°C时，线性调整率典型值为±0.01%。 LDO输出在最小1 μF输出电容的情况下保持稳定。陶瓷、钽或铝电解电容器均可用于输入和输出。带折返功能的过流限制提供短路保护。关断（SHDN）功能可使输出启用或禁用。禁用时，MCP1801仅消耗0.01 μA的电流（典型值）。 MCP1801采用SOT-23-5封装。
商品特性
- CMOS低功耗
- 压差：30 mA时为60 mV，100 mA时为200 mV
- 最大输出电流：150 mA
- 高精度：1.2 V ~ 1.95 V时为±3%，2.0 V ~ 6.00 V时为±2%
- 输出电压范围：1.5 V ~ 6.0 V
- 与低ESR电容器兼容
- 输出电压选项：1.2 V、1.8 V、2.5 V、3.3 V、5.0 V
- 封装：SOT23-5
应用领域
- 移动电话
- 无绳电话
- 相机、录像机
- 便携式游戏设备
- 便携式AV设备
- 参考电压
- 电池供电设备
