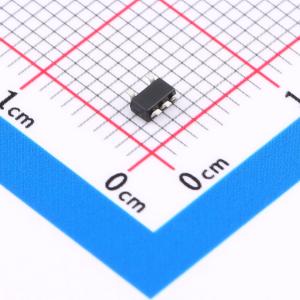

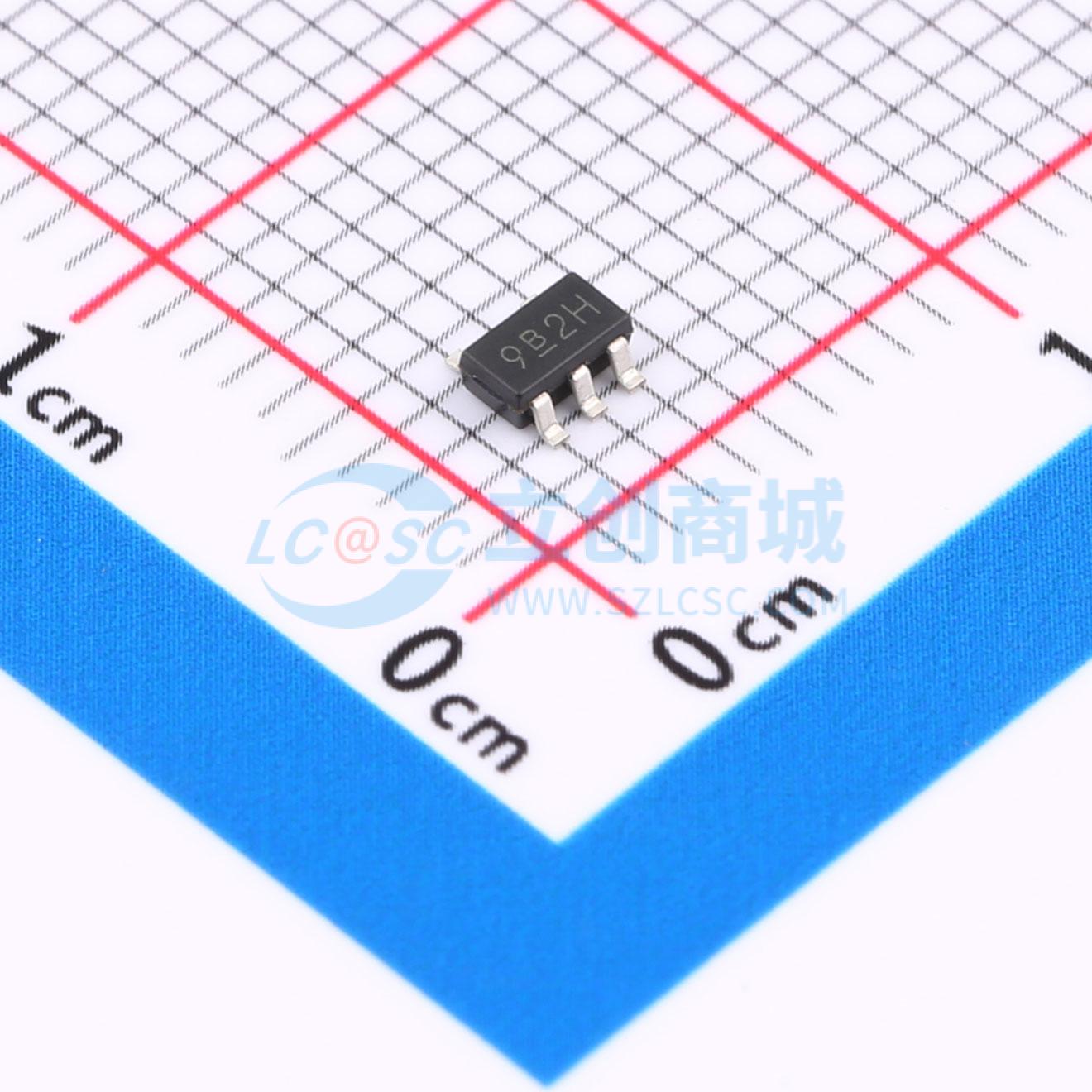

温馨提醒：图片仅供参考，商品以实物为准

MCP1802T-3302I/OT

300mA、高电源抑制比、低静态电流的低压差线性稳压器（LDO）

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是CMOS低压差（LDO）稳压器系列，可提供高达150 mA的电流，同时仅消耗25 μA的静态电流（典型值）。输入工作范围为2.0V至10.0V，适用于二至六个原电池供电应用、9V碱性电池以及一或两个锂离子电池供电应用。能够在仅200 mV（典型值）的输入输出电压差（Vₒᵤₜ = 3.3V）下提供100 mA的电流。在+25°C时，输出电压容差通常为±0.4%，最大为±2%。在+25°C时，线性调整率典型值为±0.01%。
品牌名称: TECH PUBLIC(台舟)
商品型号: MCP1802T-3302I/OT
商品编号: C3040617
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

商品概述

MCP1802是一系列CMOS低压差（LDO）电压调节器，能够提供高达150 mA的电流，同时仅消耗25 μA的静态电流（典型值）。输入工作范围规定为2.0V至10.0V，使其成为两节至六节原电池供电应用、9V碱性电池以及一节或两节锂离子电池供电应用的理想选择。 MCP1802仅需200 mV（典型值）的输入输出电压差（V_OUT = 3.3V）即可提供100 mA的电流。在+25°C时，MCP1802的输出电压容差典型值为±0.4%，最大值为±2%。在+25°C时，线性调整率典型值为±0.01%。 LDO输出在最小1 μF的输出电容下保持稳定。陶瓷、钽或铝电解电容器均可用于输入和输出。带折返功能的过流限制提供短路保护。关断（SHDN）功能可使输出启用或禁用。禁用时，MCP1802仅消耗0.01 μA的电流（典型值）。 MCP1801采用SOT-23-5封装。

商品特性

CMOS低功耗
压差：30mA时为60mV，100mA时为200mV
最大输出电流：300mA
高精度：1.2V~1.95V时为±3%，2.0V~6.00V时为±2%
输出电压范围：1.5V~6.0V
与低ESR电容器兼容
输出电压选项：1.2V、1.8V、2.5V、3.3V、5.0V
封装：SOT23-5

应用领域

移动电话
无绳电话
相机、录像机
便携式游戏设备
便携式AV设备
参考电压
电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	10V
	输出电压	3.3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	70dB@(10kHz)

	属性	参数值
	静态电流(Iq)	25uA
	特性	带使能；过流保护；短路保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
