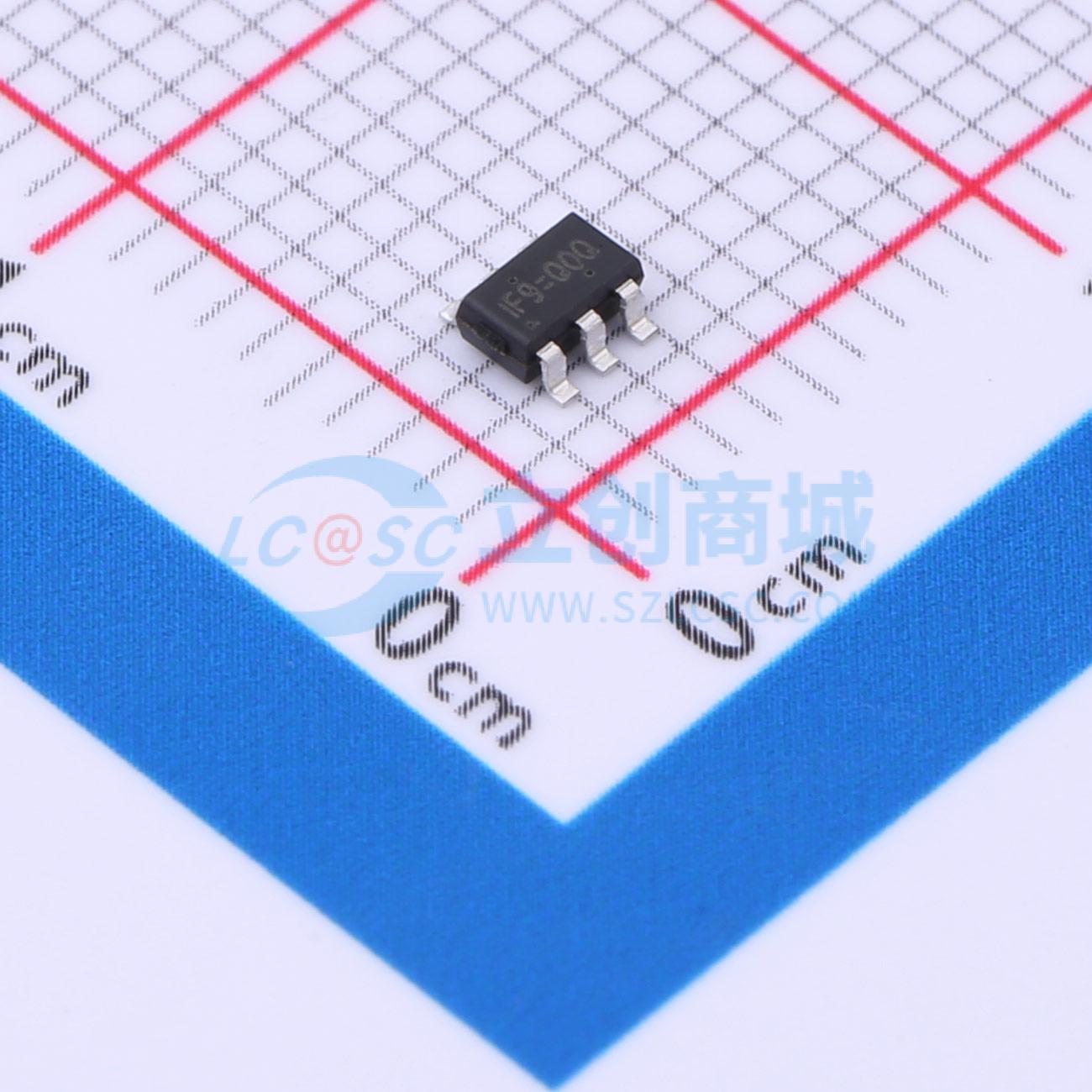

R7735LGE

高性能PWM反激式控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: R7735系列是R7732/3的后续产品，与目前市场上大多数SOT - 23 - 6 /DIP - 8产品完全兼容。它采用增强模式PWM控制器，具备出色的绿色电源性能，尤其在轻载和空载条件下表现突出。该系列注重在不同应用中的“易于设计”，既能节省设计精力，又能减少外部元件的使用
品牌名称: RICHTEK(立锜)
商品型号: R7735LGE
商品编号: C3034120
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

R7735系列是R7732/3的换代产品，与目前市场上大多数SOT - 23 - 6 / DIP - 8产品完全兼容。它采用增强模式PWM控制器，具备出色的绿色电源性能，尤其是在轻载和空载条件下。该系列专注于在不同应用中实现“易于设计”，既能节省设计精力，又能减少外部元件数量。除了“特性”部分展示的一般特性外，R7735具备广泛的保护功能，例如内部过载保护（OLP）和过压保护（OVP），可省去外部保护电路。此外，它还具备次级整流器短路保护（SRSP）和CS引脚开路保护。这些保护功能使电源供应单元（PSU）的设计更可靠、更安全。 R7735专为笔记本电脑（NB）适配器等电源设计，具有高性价比和紧凑的特点。精确的外部过压保护（OVP）和过温保护（OTP）可通过非常简单的电路实现。启动电阻也可用泄放电阻代替，以降低功率损耗和元件数量。

商品特性

空载输入功率低于100mW
精确的过载保护
欠压锁定（UVLO）9V/14V
电流模式控制
斜率补偿
内部前沿消隐
出色的绿色电源性能
逐周期电流限制
内部过压保护
次级整流器短路保护
光耦短路保护
反馈开环保护
CS引脚开路保护
频率抖动
PRO引脚用于外部任意过压/过温保护
软驱动以降低电磁干扰（EMI）噪声
高抗噪性
符合RoHS标准且无卤

应用领域

开关型AC/DC适配器
DVD开放式框架电源
机顶盒（STB）
ATX待机电源
电视/显示器待机电源
电脑外设
笔记本电脑（NB）适配器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离

	属性	参数值
	特性	过热保护(OTP)；过压保护(OVP)
	反馈方式	副边反馈
