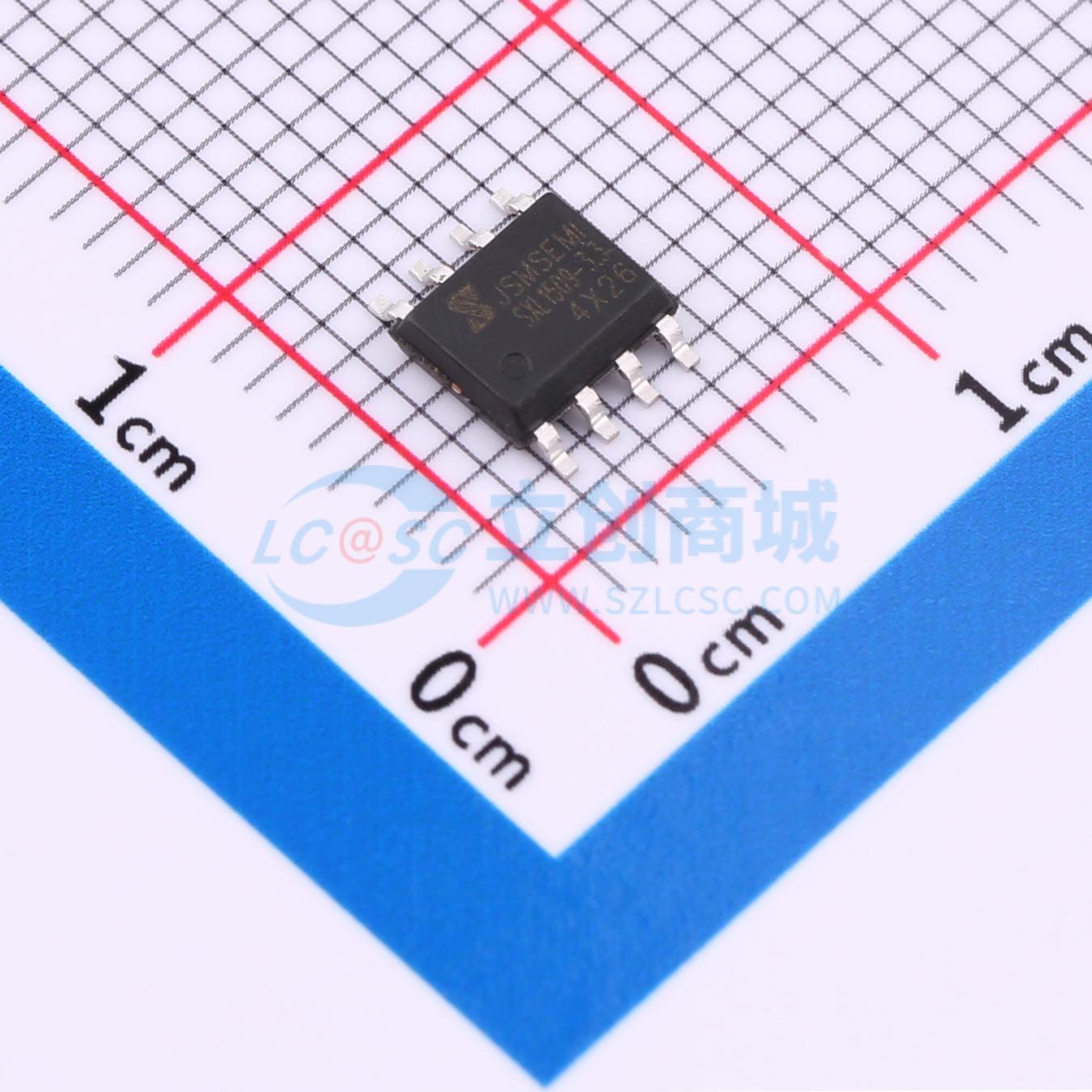

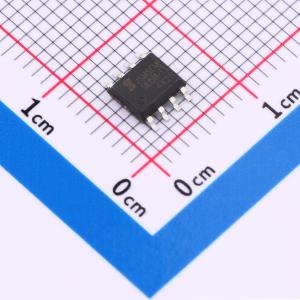

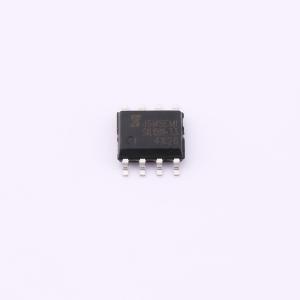

SXL1509-3.3E1

150KHz、3A PWM降压型DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SXL1509-3.3E1 是一款单片IC设计的降压DC/DC转换器,能够驱动3A负载而无需额外的晶体管。该芯片具有内部补偿功能,可实现良好的线路和负载调节,而无需外部设计。保护功能包括过温关断和过流保护。该芯片的工作频率为150KHz,允许使用更小尺寸的滤波元件。
品牌名称: JSMSEMI(杰盛微)
商品型号: SXL1509-3.3E1
商品编号: C33960106
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.2162克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

SXL1509是一款专为降压型DC/DC转换器设计的单片集成电路，无需额外晶体管即可驱动3A负载，节省了电路板空间。外部关断功能可通过逻辑电平控制，使芯片进入待机模式。内部补偿使反馈控制具有良好的线性和负载调节能力，无需外部设计。在保护功能方面，热关断可防止过热运行造成损坏，限流功能可防止输出开关过流运行。若限流功能启动且VFB降至0.5V以下，开关频率将降低。 SXL1509的开关频率为150KHz，与低频开关稳压器相比，可使用更小尺寸的滤波元件。其他特性包括：在指定输入电压和输出负载条件下，输出电压保证公差为±4%，振荡器频率公差为±15%。该芯片采用标准8引脚SOP8封装。

商品特性

3.3V、5V、12V及可调输出版本
输出可调电压范围为1.23V至37V
固定150KHz开关频率
电压模式非同步PWM控制
开/关关断控制输入
4.5V至40V宽输入电压范围
输出负载电流：3A
低功耗待机模式
芯片内置开关晶体管

应用领域

简易高效降压稳压器
板载开关稳压器
正转负转换器

数据手册PDF

放大查看下载PDF

优惠活动

8.5折

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交69单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	3.3V
	输出电流	3A
	开关频率	127kHz~173kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	10mA
	开关管(内置/外置)	内置
	输出类型	固定
