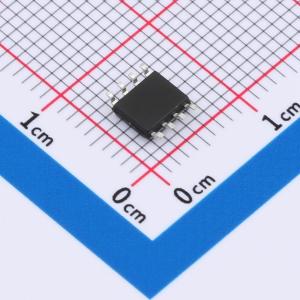

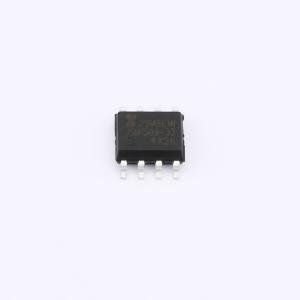

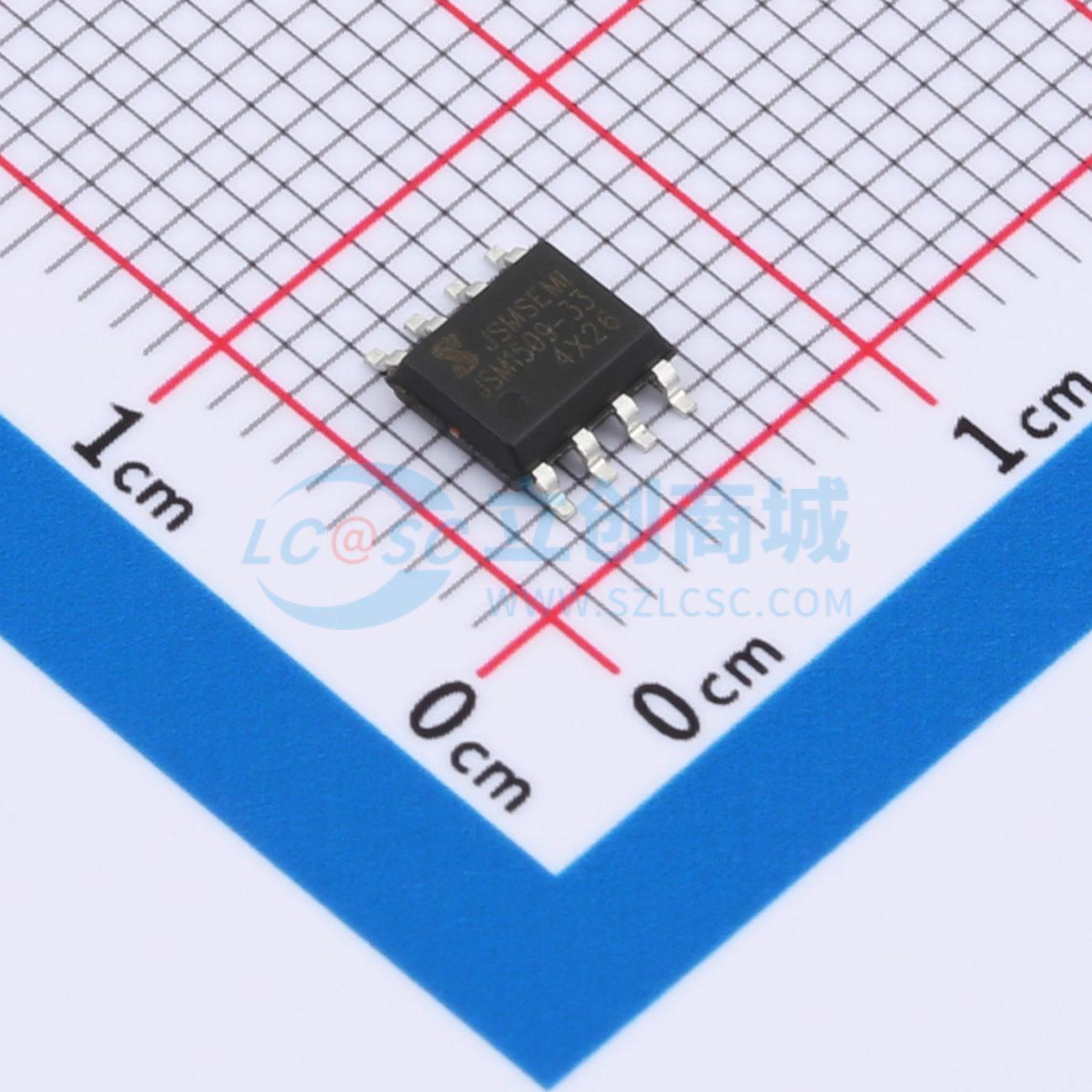

AP1509-33SG-13-JSM
150KHz、3A PWM降压型DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP1509是一款单片IC,设计用于降压DC/DC转换器,能够驱动3A负载而无需额外的晶体管。它具有外部关断功能,可在逻辑电平控制下进入待机模式。内部补偿使得反馈控制在线性和负载调节方面表现良好,无需外部设计。保护功能包括热关断和过流保护。AP1509的工作频率为150KHz,允许使用比低频开关稳压器更小的滤波元件。其他特性包括±4%的输出电压公差和±15%的振荡器频率公差。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- AP1509-33SG-13-JSM
- 商品编号
- C33960110
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 3.3V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
AP1509 是一款专为降压 DC-DC 转换器设计的单片 IC，可驱动 3A 负载而无需额外的晶体管。它节省了板空间。外部关断功能可以通过逻辑电平控制，从而进入待机模式。内部补偿使反馈控制具有良好的线路和负载调节，而无需外部设计。关于保护功能，热关断可防止过温运行造成损坏，电流限制可防止输出开关过流运行。如果发生电流限制功能且 VFB 降至 0.5V 以下，则开关频率将降低。
AP1509 的工作开关频率为 150KHz，与较低频率的开关稳压器相比，它允许使用更小的尺寸的滤波器元件。其他功能包括在指定输入电压和输出负载条件下，输出电压的保证容差为 ±4%，振荡器频率的容差为 ±15%。
该芯片有标准的 8 引脚 SOP8 封装。
应用领域
- 简易高效降压调节器
- 板载开关稳压器
- 正负转换器
