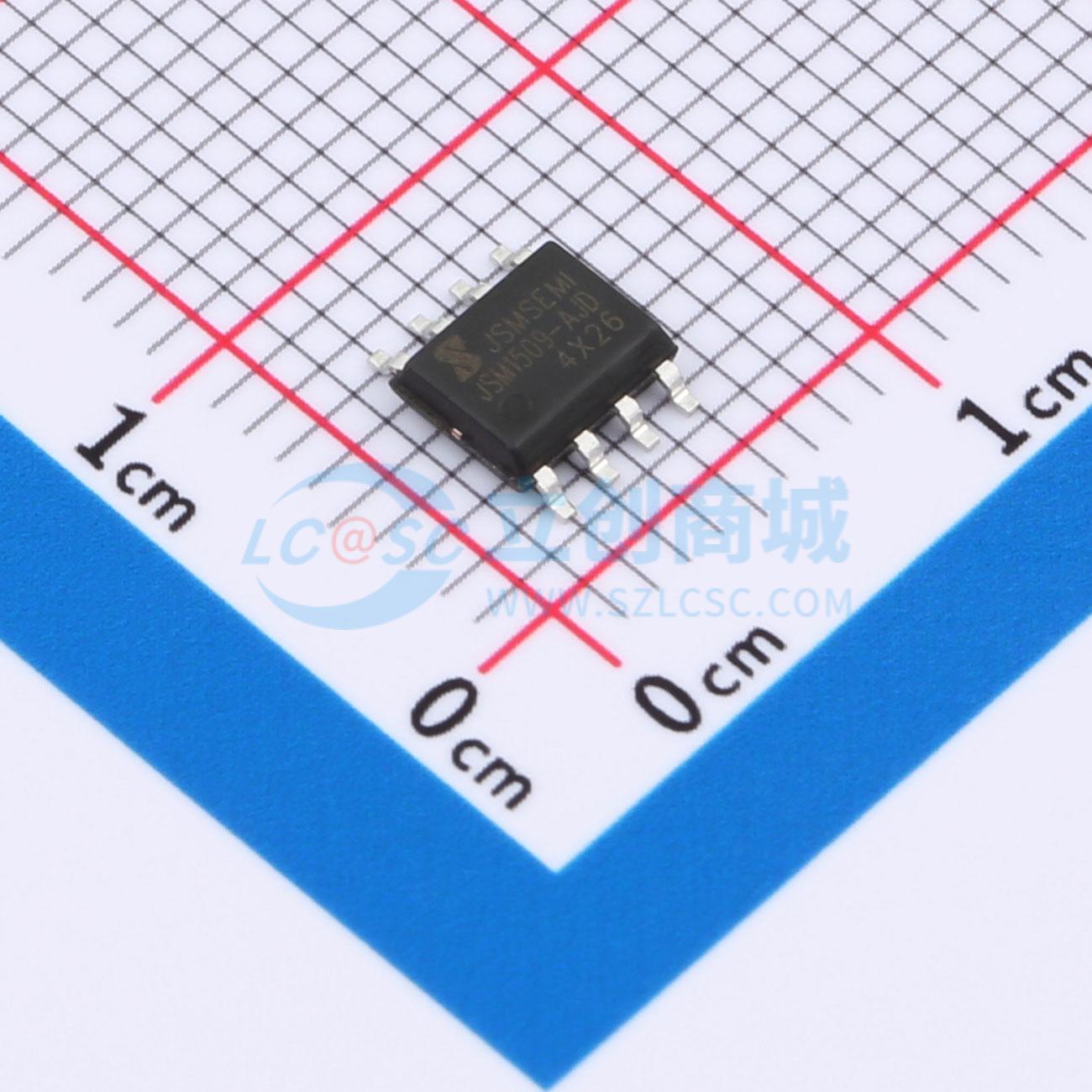

温馨提醒：图片仅供参考，商品以实物为准
AP1509-SG-13-JSM
150KHz、3A PWM降压型DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP1509是一款单片集成的DC-DC降压转换器,能够驱动3A负载而无需额外的晶体管。它具有外部关断功能,可通过逻辑电平控制进入待机模式。内部补偿使反馈控制在没有外部设计的情况下具有良好的线性和负载调节。保护功能包括过温关断和过流保护。AP1509的工作频率为150KHz,允许使用较小尺寸的滤波元件。其他特性包括±4%的输出电压公差和±15%的振荡器频率公差。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- AP1509-SG-13-JSM
- 商品编号
- C33960113
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1948克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 1.23V~37V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 10mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AP1509 是一款专为降压 DC/DC 转换器设计的单片 IC，可驱动 3A 负载而无需额外的晶体管。它节省了板空间。外部关断功能可以通过逻辑电平控制，从而进入待机模式。内部补偿使反馈控制具有良好的线路和负载调节，而无需外部设计。 至于保护功能，热关断可防止过温运行造成损坏，电流限制可防止输出开关过流运行。如果发生电流限制功能且 VFB 降至 0.5V 以下，则开关频率将降低。
AP1509 的工作开关频率为 150KHz，与较低频率的开关稳压器相比，可以实现更小的尺寸的滤波器元件。其他功能包括在指定输入电压和输出负载条件下，输出电压的保证容差为 ±4%，振荡器频率的容差为 ±15%。该芯片采用标准的 8 引脚 SOP8 封装。
应用领域
- 简易高效降压调节器
- 板载开关稳压器
- 正负转换器
