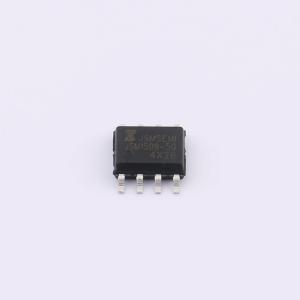

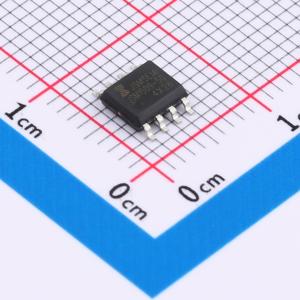

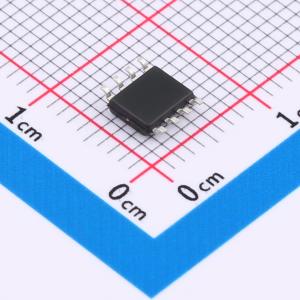

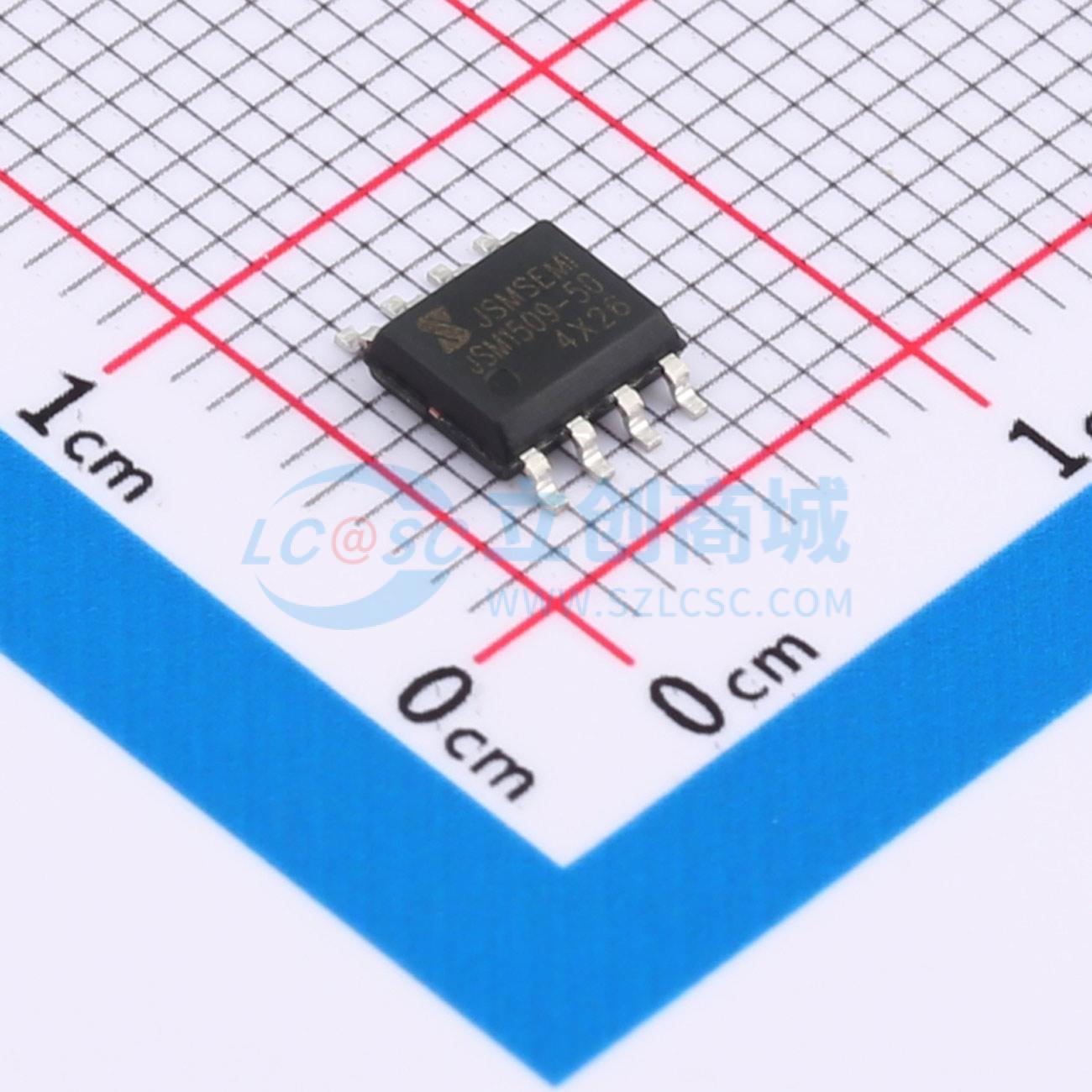

温馨提醒：图片仅供参考，商品以实物为准

AP1509-50SG-13-JSM

150KHz 3A PWM降压DC/DC转换器

描述: AP1509是一款单片IC,设计用于降压DC/DC转换器,能够驱动3A负载而无需额外的晶体管。它具有外部关断功能,可在逻辑电平控制下进入待机模式。内部补偿使反馈控制具有良好的线路和负载调节,无需外部设计。保护功能包括过温关断和过流保护。
品牌名称: JSMSEMI(杰盛微)
商品型号: AP1509-50SG-13-JSM
商品编号: C33960111
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.20092克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

AP1509 是一款专为降压 DC/DC 转换器设计的单片 IC，能够在无需额外晶体管的情况下驱动 3A 负载，从而节省板空间。外部关断功能可以通过逻辑电平控制，然后进入待机模式。内部补偿可确保良好的线路和负载调节，而无需外部设计。该芯片包括热关断以防止过温运行，以及电流限制以防止过流条件。如果电流限制功能被触发且 VFB 降至 0.5V 以下，则开关频率将降低。AP1509 的工作开关频率为 150KHz，与较低频率的开关稳压器相比，可以实现更小的滤波器元件。其他功能包括在指定输入电压和输出负载条件下，输出电压的保证容差为 ±4%，振荡器频率的容差为 ±15%。该芯片采用标准的 8 引脚 SOP8 封装。

应用领域

简易高效降压调节器
板载开关稳压器
正负转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	1.23V~37V
	输出电流	3A
	开关频率	150kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	固定
