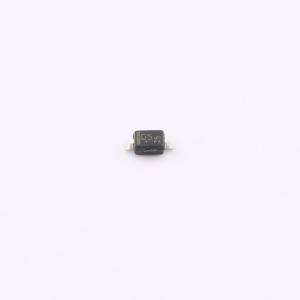

温馨提醒：图片仅供参考，商品以实物为准
LESD3Z5.0T1G
单向ESD 5V截止 峰值脉冲电流：24A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LESD3Z5.0T1G系列旨在保护电压敏感元件免受ESD和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些元件非常适合在电路板空间有限的设计中用于ESD保护。
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- LESD3Z5.0T1G
- 商品编号
- C383210
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10.5V | |
| 峰值脉冲电流(Ipp) | 24A@8/20us | |
| 峰值脉冲功率(Ppp) | 250W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 9.8V | |
| 反向电流(Ir) | 10uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 350pF |
商品概述
LESD3Z5.0T1G系列旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件成为电路板空间有限的设计中ESD保护的理想选择。
商品特性
- 小尺寸外形
- 250瓦峰值脉冲功率（tp = 8 / 20μs）
- 数据线符合IEC 61000 - 4 - 2（ESD）±15kV（空气）、±8kV（接触）的瞬态保护
- 符合IEC 61000 - 4 - 4（EFT）40A（5 / 50ns）
- 符合IEC 61000 - 4 - 5（雷电）24A（8 / 20μs）
- 适用于便携式电子产品的小封装
- 在ESD保护应用中可替代多层压敏电阻（MLV）
- 保护一条I/O或电源线
- 低钳位电压
- 工作电压：5V和12V
- 低漏电流
- 固态硅雪崩技术
- 我们声明产品材料符合RoHS要求。
- 汽车及其他需要独特产地和控制变更要求的应用采用S前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力。
应用领域
-手机及配件-基于微处理器的设备-个人数字助理(PDA)-笔记本电脑、台式机和服务器-便携式仪器-寻呼机外设
