温馨提醒：图片仅供参考，商品以实物为准

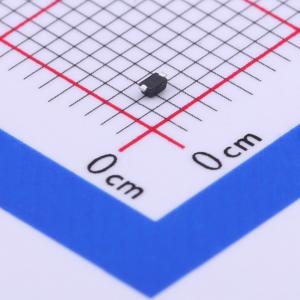

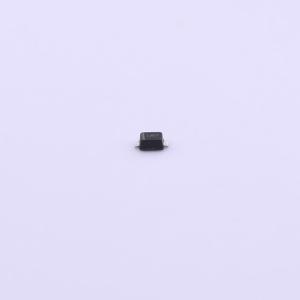

LESD5Z12T1G
单向ESD 12V截止 峰值脉冲电流：9.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LESD5Z2.5T1G系列旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件成为电路板空间有限设计中ESD保护的理想选择。
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- LESD5Z12T1G
- 商品编号
- C383212
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 9.6A | |
| 峰值脉冲功率(Ppp) | 240W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 13.5V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 55pF |
商品概述
LESD5Z2.5T1G系列旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件成为电路板空间有限设计中ESD保护的理想选择。
商品特性
- 小尺寸封装
- 低封装高度
- 截止电压：2.5 V - 12 V
- 在8 x 20 μs脉冲下，峰值功率高达200 W
- 低泄漏电流
- 典型响应时间 <1 ns
- 人体模型3级（>16 kV）ESD等级
- IEC61000 - 4 - 2 4级ESD保护
- IEC61000 - 4 - 4 4级电快速瞬变（EFT）保护
- 产品材料符合RoHS要求。S前缀适用于汽车及其他需要特殊产地和控制变更要求的应用；符合AEC - Q101标准，可提供生产件批准程序（PPAP）文件。
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
