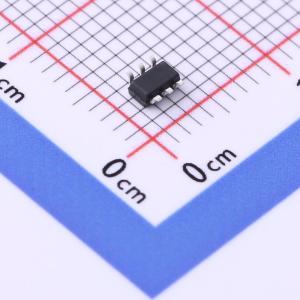

温馨提醒：图片仅供参考，商品以实物为准
USBLC6-2SC6-MS
丝印UL26 单向ESD 5V截止 峰值脉冲电流：4.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 丝印UL26
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- USBLC6-2SC6-MS
- 商品编号
- C3029034
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4.5A | |
| 峰值脉冲功率(Ppp) | 150W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品概述
USBLC6-2SC6-MS是专用的单片应用特定器件，用于高速接口（如USB 2.0、以太网链路和视频线路）的ESD保护。极低的线路电容可确保高水平的信号完整性，同时能有效保护敏感芯片免受最严格规定的ESD冲击。
商品特性
- 为2个高速I/O通道提供ESD保护
- 每个通道符合IEC 61000-4-2（ESD）标准，提供±30kV（空气放电）、±30kV（接触放电）的ESD保护
- 低工作电压：5.0V
- 低电容：0.8pF（I/O - GND）
- 低钳位电压
- 典型响应时间 < 1 ns
- 带有内部等效TVS二极管的浪涌额定二极管阵列
- 小封装节省电路板空间
- 符合RoHS标准
应用领域
- 视频图形卡
- USB2.0电源和数据线保护
- 10/100/1000以太网
- 笔记本电脑和个人计算机
- IEEE 1394火线端口
- 便携式电子设备
- SIM卡端口
