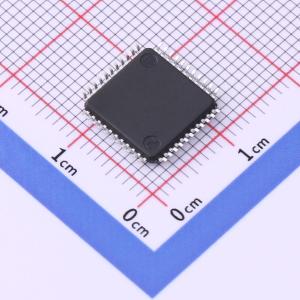

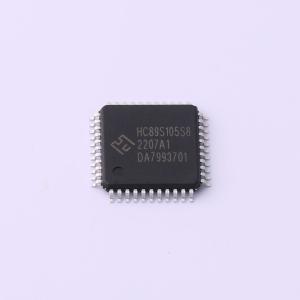

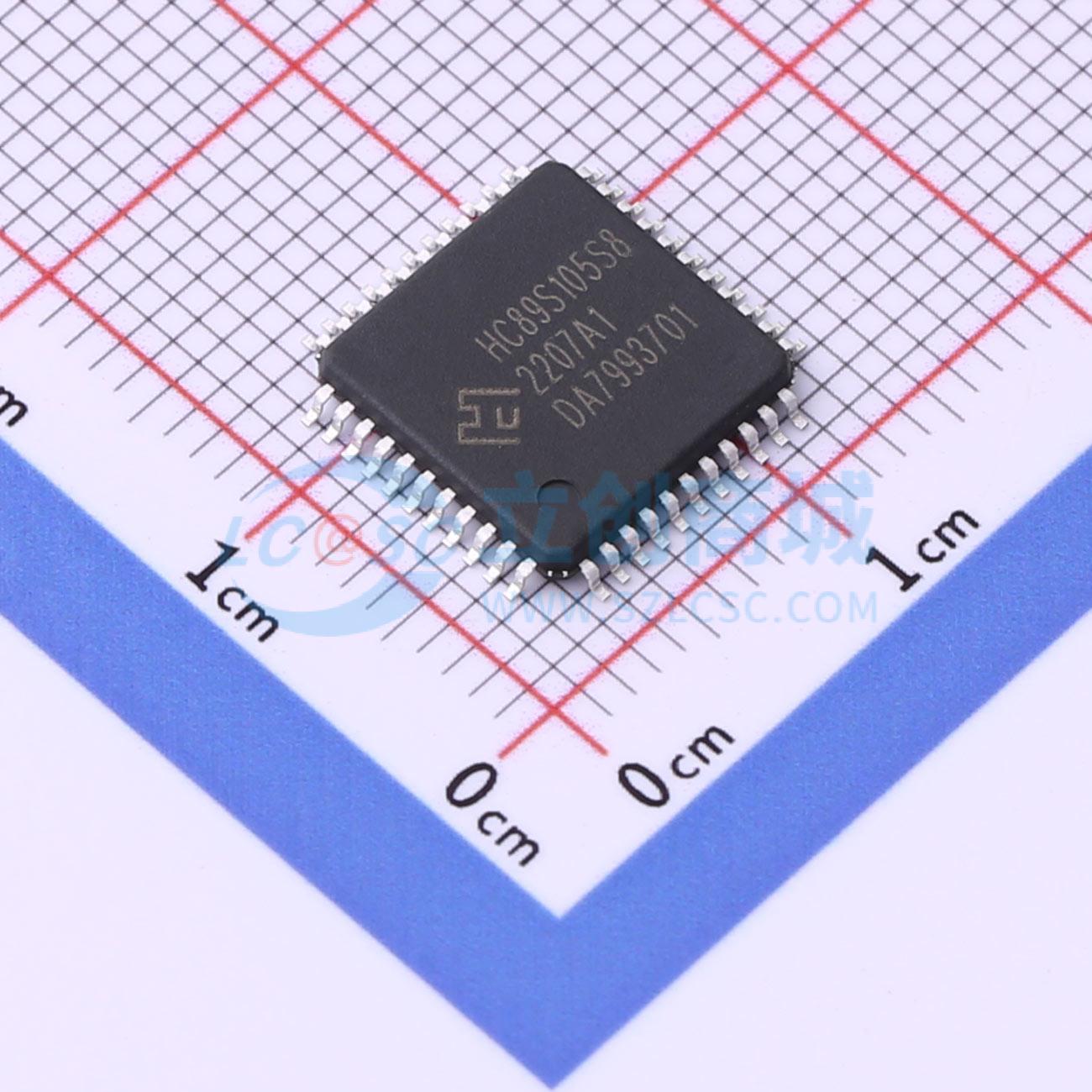

温馨提醒：图片仅供参考，商品以实物为准
HC89S105S8T6CNMC
停产 48/44/32引脚8位ADC型FLASH单片机，外设功能引脚全映射
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HC89S105S8T6是一颗采用高速低功耗CMOS工艺设计开发的增强型8位单片机，内部有64KBytes FLASH程序存储器，256 Bytes IRAM和2K Bytes XRAM，41个双向I/O口，1个外设功能引脚全映射模块PTM，2个16位定时器/计数器，2个PCA模块，3组12位带死区控制互补PWM，2个UART通信口，1个IIC通信口，1个SPI通信口，1个RTC电路，15个外部中断，23+2路12位ADC，四种系统工作模式（正常、低频、掉电和空闲）和16个中断源
- 品牌名称
- holychip(芯圣电子)
- 商品型号
- HC89S105S8T6CNMC
- 商品编号
- C3025575
- 商品封装
- LQFP-44(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.3克(g)
商品参数
参数完善中
商品概述
HC89S105xx 是一颗采用高速低功耗CMOS 工艺设计开发的增强型8 位单片机，内部最多64K Bytes FLASH 程序存储器，256 Bytes IRAM 和2K Bytes XRAM，6 组双向I/O 口，1 个外设功能引脚全映射模块PTM，2 个16 位定时器/计数器，2 个PCA 模块，3 组12 位带死区控制互补PWM，2 个串行通信口，1 个IIC 通信口，1 个SPI 通信口，1 个RTC 电路，最多 23+2 路12 位ADC，四种系统工作模式（正常、低速、掉电和空闲）和16 个中断源。
商品特性
- CPU: 增强型1T 8051内核
- ROM: 64K Bytes FLASH, IAP和ICP操作, 灵活的代码保护模式
- RAM: 256 Bytes IRAM, 2K Bytes XRAM
- 时钟: 内部高精度（ ±1% ）32MHz RC, 外部高频晶振4MHz－16MHz, 外部低频晶振 32.768KHz, 外设模块时钟可单独开关, 系统时钟最高可跑16MHz
- 多种复位方式: 上电复位（POR）, 多级低电压复位（BOR）4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.8V, 看门狗（WDT）复位, 软件复位, 外部管脚低电平复位
- I/O: 41/29个双向I/O口, 多种模式可配：输入、带上拉输入、带下拉输入、施密特输入、模拟输入、强推挽输出、开漏输出、开漏带上拉输出, 2级端口驱动电流可选, 外设功能引脚全映射模块PTM
- 中断: 多达16个中断源, 4级中断优先级, 15/13个外部中断
- 定时器/计数器: 2个16位Timer(T0/T1), 支持16位自动重载
- PWM: 最多3组12位带死区控制互补PWM, 具有故障检测功能
- PCA: 16位捕获/比较/软件定时8位PWM
- 通讯模块: 2 个UART, 1 个SPI, 1 个IIC
- ADC 检测电路: 支持最多 23+2 通道12位ADC检测, ADC参考电压可选内部Vref、外部Vref, 具有省电唤醒功能
- 低电压检测模块: VDD 多级电压检测，可中断4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.9V, 外部管脚电压（1.2V）检测，可中断
- 循环冗余校验（CRC）
- 省电模式: 空闲模式, 掉电模式
- 工作条件: 宽电压 2.0V - 5.5V, 温度范围 - 40℃ - +85℃
- 封装类型: LQFP48, LQFP44, LQFP32
- 外设引脚为输入功能（T0/1 外部输入、RXD 等等）特性时，系统将允许其多对一映射，即将多种输入特性外设功能引脚分配到同一IO 口上，此举可使用户系统得到更好优化。
- 外设引脚为输出功能（T0/1 时钟输出、TXD 等等）特性时，如果将多个输出特性外设功能引脚分配到同一IO 口，遵循固定的优先级，只能有一个输出有效。
- 软件操作，使用灵活。
- 用户在应用系统设计时，不用考虑外设功能引脚布局问题，从而降低开发成本。
- 用户在开发过程中遇到如PCB 上外设功能引脚布局错误情况时，可使用该模块对外设功能引脚进行重新分配，从而缩短开发周期。
- 用户应用系统升级如更换外围器件或MCU 时，改动项可减至最少，从而降低系统维护成本。
